• Ультразвуковой дефектоскоп на фазированных решетках OmniScan® SX
  • Olympus
  • Код товара:
  • Доступность: На складе

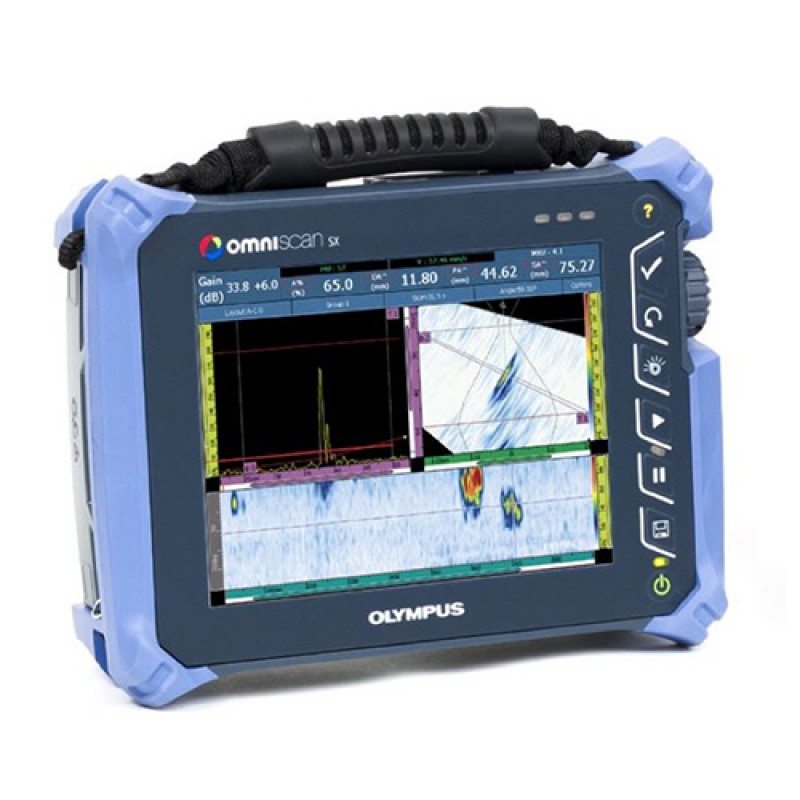

Ультразвуковой дефектоскоп на фазированных решетках OmniScan® SX является результатом 20 работы  специалистов компании OLYMPUS в области исследований фазированных решеток. Дефектоскоп OmniScan SX имеет очень удобный и понятный интерфейс, 8,4" (21,3 см) сенсорныq экран. Прибор OmniScan SX не модульный дефектоскоп и может работать исключительно с одной группой элементов фазированной решетки. Это позволяет быть простым в применении и доступным по цене прибором.

Дефектоскоп OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Модель SX PA - это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный ультразвуковой дефектоскоп на фазированных решетках OmniScan SX на 33 % легче и на 50 % меньше OmniScan MX2.

Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и
A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.

Технические характеристики  дефектоскопа OmniScan SX

Корпус

Размеры
(Ш х В х Г)

267 × 208 × 94 мм

Вес

3,4 кг с батареей

Хранение данных

Запоминающие устройства

Карта памяти SDHC, большинство стандартных запоминающих устройств USB

Размер файла данных

300 МБ

Порты входа/выхода

Порты USB

2 порта USB, совместимые с характеристиками USB 2.0

Звуковая сигнализация

Да

Выход видеосигнала

Выход SVGA

Линии ввода/вывода

Кодировщик

2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)

Цифровой вход

4 цифровых входа TTL, 5 В

Цифровой выход

3 цифровых выхода TTL, максимум 5 В, 15 мА на выход

Выключатель устройства сбора данных

Да, в зависимости от конфигурации цифрового входа

Выход питания

5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)

Вход синхроимпульсов

5 В TTL

Дисплей

Размер

21,3 см (8,4 дюйма) по диагонали

Разрешение

800 х 600 пикселей

Яркость

600 кд/м2

Углы просмотра

По горизонтали: от −80° до 80°; По вертикали: от −60° до 80°

Количество цветов

16 миллионов

Тип

TFT LCD

Питание

Тип

Аккумулятор Smart Li-ion

Количество

1

Продолжительность работы батареи

Мин. 6 часов при нормальных условиях работы

Условия эксплуатации

Диапазон рабочих температур

От −10 °C до 45 °C

Температура хранения

От −20 °C до 60 °C с батареей
От −20 °C до 70 °C без батареи

Относительная влажность

Макс. 70% при 45°C без образования конденсата

Степень защиты корпуса

Соответствие требованиям IP66

Устойчивость к ударам

Испытания на падение MIL-STD-810G 516.6

Характеристики УЗ (модуль OMNISX-1664PR)

Разъемы

1 разъем для ФР-датчика: Olympus PA
2 разъема УЗ: LEMO 00

Количество законов фокусировки

256

Распознавание датчика

Автоматическое

Генератор/Приемник

Апертура

16 элементов

Количество элементов

64 элемента

Генератор

Каналы ФР

Канал УЗ

Напряжение

40 В, 80 В и 115 В

95 В, 175 В и 340 В

Длительность импульса

Настраивается от 30 до 500 нс; разрешение 2,5 нс

Настраивается от 30 до 1 000 нс, разрешение 2,5 нс

Форма импульса

Отрицат. прямоугольный импульс

Отрицат. прямоугольный импульс

Выходное сопротивление

35 Ω (режим импульс-эхо);
30 Ω (режим раздельно-совмещенный)

< 30 Ω

Приемник

Каналы ФР

Канал УЗ

Усиление

От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана)

От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)

Входное полное сопротивление

60 Ω (режим импульс-эхо);
150 Ω (режим раздельно-совмещенный)

60 Ω (режим импульс-эхо);
50 Ω (режим генератор-приемник)

Полоса пропускания

От 0,6 до 18 МГц (-3 дБ)

от 0,25 до 28 МГц (–3 дБ)

Формирование луча

Тип сканирования

Секторное или линейное

Количество групп

1

Сбор данных

Каналы ФР

Канал УЗ

Частота оцифровки

100 МГц

100 МГц

Максимальная ЧЗИ

До 6 кГц (C-скан)

Обработка данных

Каналы ФР

Канал УЗ

Число точек данных

До 8 192

Усреднение в реальном времени

PA: 2, 4, 8, 16

UT: 2, 4, 8, 16, 32, 64

Детектирование

РЧ, полная волна, полуволна +, полуволна –

Фильтр

3 низкочастотных, 3 полосовых и 5 высокочастотных

3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD)

Фильтрация видео

Сглаживание (скорректировано по диапазону частоты датчика)

Визуализация данных

Частота обновления A-скана

А-скан: 60 Гц; S-скан: 60 Гц

Синхронизация данных

По внутреннему таймеру

От 1 Гц до 6 кГц

По кодировщику

На двух осях: от 1 до 65 536 меток

Программируемая ВРЧ

Количество точек

16: одна кривая ВРЧ на канал для законов фокусировки

Максимальное нарастание

40 дБ/10 нс

Сигнализации

Количество

3

Условия

Любая логическая комбинация стробов
