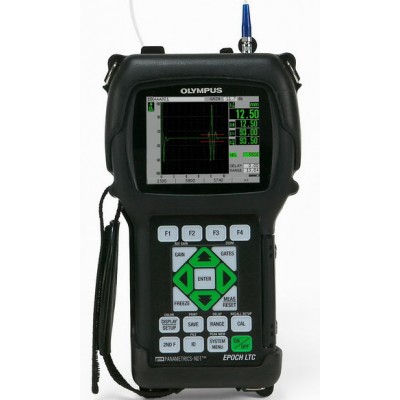

Большие возможности компактного дефектоскопа EPOCH LTC

Дефектоскоп EPOCH LTC обладает всеми необходимыми функциями для проведения качественного контроля: генератор прямоугольных импульсов, динамические кривые DAC/ВРЧ, большой выбор цифровых фильтров, диапазон усиления от 0 до 110 дБ, запоминание максимумов эхо-сигналов, отображение результатов измерений с точностью до 0,01 мм и строб с программируемыми сигнализациями. Также в приборе возможно использование специальных программных опций: встроенные АРД-диаграммы, AWS D1.1/D1.5, ручная настройка ЧЗИ, настройка длительности импульса, строб 2, коррекция криволинейной поверхности и интерфейсная программа GageView™ Pro.

• Генератор прямоугольных импульсов с технологией PerfectSquare™
• Цифровые фильтры приёмника: стандартный, широкополосный, низко- и высокочастотный
• Четыре поля для отображения результатов измерений, которые настраиваются оператором по любому из стробов.
• Измерение амплитуды с точностью до 0,25% от полной высоты экрана.
• Автоматическая калибровка по толщине, по УЗ-пути и по глубине
• Диапазон измерения амплитуды от 0% до 110% полной высоты экрана.
• Автоматический контроль ЧЗИ от 10 до 500 Гц Возможна опция ручного контроля ЧЗИ
• Режимы отображения координатных осей:
– Стандартный вид (1-10)
– Путь ультразвука
– Со значениями отрезков пути ультразвука (1-4) для контроля наклонным датчиком
– Максимальное значение вертикальной оси измерения амплитуды может быть выбрано: 100% или 110%

EPOCH LTC прекрасно подходит для работы в неблагоприятных условиях

• Отвечает требованиям стандарта IP67
• Безопасная эксплуатация во взрывоопасной атмосфере согласно MIL-STD-810E.
• Защита от ударных воздействий согласно IEC 60068-2-27.
• Устойчивость к синусоидальным вибрациям согласно IEC 60068-2-6
• Ударная прочность при падении: MILSTD810F 4.5.5 Procedure IV - Transit Drop. 48 падение с высоты 122 см на 5-сантиметровую фанерную поверхность, уложенную на бетонное основание. Падение на каждую панель прибора, на края и углы; всего 26 падений.
• Широкий диапазон рабочих температур:
– Литий-ионные аккумуляторы:
от –10°С до 50°С
– Температура хранения аккумуляторов: от 0°С до 50°С
– Температура подзарядки: от 0°С до 40°С
• Крепление ремня как для левой, так и для правой руки
• Герметичный батарейный отсек, открывающийся без дополнительных приспособлений
• Герметичный отсек разъёмов питания и передачи данных (порт USB OTG, слот MiniSD и порт VGA / RS-232)

Расширенные возможности программного обеспечения и управления данными

Стандартные динамические кривые DAC/ВРЧ: Расчёт амплитуды эхо-сигнала в процентах или в децибелах от кривой DAC или опорного эхо-сигнала ВРЧ. Опция DAC поддерживает несколько режимов: ASME, ASME III, JIS, а также пользовательские кривые. Другие значимые функции: динамически настраиваемые кривые DAC, переключение между кривыми DAC и ВРЧ, DAC/ВРЧ от 80% до 20%, тонкая настройка ВРЧ с помощью таблицы и пользовательские сигнальные кривые DAC.
АРД-диаграммы: Метод определения размера дефекта на основании АРД-диаграммы для конкретного преобразователя и материала. АРД-диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от датчика (EPLTC-DGS-AVG).
Ручная настройка ЧЗИ: Ручная настройка ЧЗИ от 10 Гц до 500 Гц с шагом 10 Гц (EPLTC-PRF).
Расширенный диапазон: Расширение стандартного диапазона EPOCH LTC до 4—10 000 мм (EPLTC-RANGE).
Строб 2 (режим эхо-эхо): Активация второго строба для проведения измере-ний и настройки сигнализации по стробу 2 и для работы в режиме эхо-эхо (EPLTC-GATE2).
Настраиваемый генератор прямо-угольных импульсов: Возможность настраивать длительность импульса генератора прямоугольных импульсов для оптимизации работы датчика. При этом улучшается соотношение сигнал-шум и проникновение звука в сложные по структуре материалы (EPLTC-SWP).
Коррекция криволинейной поверхности: Коррекция значения УЗ-пути при контроле наклонным датчиком изогнутых поверхностей (EPLTC-CSC).
AWS D1.1 / D1.5: Индикация динамического рейтинга отражателей для контро-ля сварных швов по нормам AWS. Эффективность контроля повышается за счёт отсутствия необходимости производить расчёты вручную (EPLTC-AWS).
Измерения согласно стандарту API 5UE: Измерение размеров дефектов согласно стандарту API 5UE Американского Института нефти. Используется дифференциальный метод построения кривой амплитуда-расстояние (ADDT) для определения размера потенциаль-ных дефектов в процессе контроля нефтегазопромысловых труб. Процесс измерения прост и обладает высокой по точности повторяемостью, поскольку все переменные ADDT берутся из огибающей. (EPLTC-API5UE).

Программное обеспечение GageViewTM Pro

Интерфейсная программа GageViewTM Pro позволяет управлять данными контроля и структурировать их. Данные могут быть выведены на печать или экспортированы в текстовый файл или таблицу для оформления отчётов. GageView Pro также позволяет создавать пользовательские базы данных идентификаторов для последующей загрузки в EPOCH LTC. GageView Pro полностью совместима с EPOCH 4, 4B, 4PLUS, LT и XT.

Другие функции GageView Pro:
• Экспорт значений толщины или амп-литуды в Microsoft® Excel®, Word и другие программы.
• Создание, структурирование и уп-равление базами данных контроля
• Импорт и экспорт настроек с Epoch на ПК
• Создание пользовательских библи-отек датчиков для АРД-диаграмм
• Обновление программного обеспе-чения EPOCH

Подробнее о Дефектоскоп Epoch LTC Вы можете узнать по телефону: (495) 971-88-58
