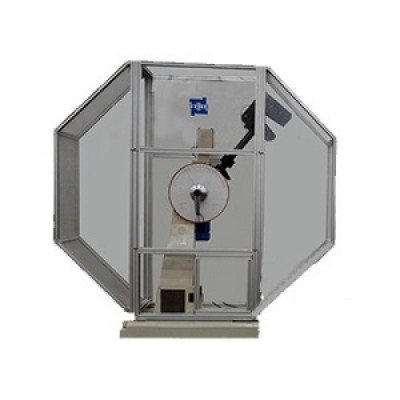

Маятниковый копёр TIME JB-500B производства компании TIME Group Inc. предназначен для измерения энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи) и применяется в лабораторной практике для исследования механических свойств металлов и сплавов в различных отраслях промышленности.
Принцип действия маятникового копра TIME JB-500B основан на измерении количества энергии, затраченной на разрушение образца единичным ударным нагружением. Количество энергии определяется как разность между значениями потенциальной энергии маятника копра до удара и после разрушения образца.
Особенности:
- Тип привода: электромеханический
- Управление: кнопочный пульт
- Автоматический подъем маятника после завершения удара
- Интуитивно понятное управление
- Предохранительный штифт для предотвращения сброса молота
- Закрытое ограждение всей зоны испытания
Технические характеристики маятникового копра TIME JB-500B
|
Технические характеристики |
TIME JB-500B |
|
Запас потенциальной энергии удара |
500/250 Дж |
|
Скорость движения молота при ударе |
5.4 м/с |
|
Угол взвода |
150° |
|
Расстояние между опорами для образца |
40 мм |
|
Радиус торцевой поверхности опор установки образца |
R1-1.5 мм |
|
Радиус ударной кромки |
R2-2.5 мм |
|
Питание |
380В, 50 Гц, 180 Вт |
|
Габаритные размеры |
2124 мм х 600 мм х 1340 мм |
|
Вес |
450 кг |
|
Размер испытываемого образца |
10х10х55 мм (U,V) |
|
Условия эксплуатации |
|
|
Температура воздуха в помещении |
+10°С ÷ +35°С |
|
Относительная влажность воздуха |
<85% |
|
Отсутствие агрессивных сред и вибрации |
да |
|
Установка с выравниванием по уровню горизонта |
0,5/1000 мм |
|
Установка на фундаменте |
да, требуется установка на бетонном фундаменте толщиной не менее 200 мм. Или жесткая фиксация на основании, масса которого более 1500 кг |
Комплект поставки TIME JB-500B*
| Наименование | Характеристики | Количество |
| Копер маятниковый | 1 шт. | |
| Маятник | 250 Дж, 500 Дж | 2 шт. |
| Кнопочный пульт управления | 1 шт. | |
| Центрирующее приспособление | для центрирования образца по надрезу на опорах | 1 шт. |
| Фундаментные болты | 4 шт. | |
| Шаблон для регулировки опор | 1 шт. | |
| Устройство для съёма молота | 1 шт. | |
| Защитное ограждение | 1 шт. | |
| Сертификат изготовителя | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Руководство по эксплуатации программы | 1 экз. | |
| Гарантийный талон | 1 экз. | |
| Упаковочный лист | 1 экз. |
*Информация носит справочно-информационный характер. Комплект поставки может быть изменён производителем. Перед заказом необходимо уточнить фактическую комплектацию на момент поставки.
ОПЦИЯ
| №п/п | Наименование | Хар-ка | Стандарт |
| 1 | Ударный боёк для маятникового копра по ГОСТ, ISO | R2 | ГОСТ 9454, ISO 148 |
| 2 | Ударный боёк для маятникового копра по ASTME23 | R8 | ASTM E23 |
Стандарты на испытания
| ГОСТ 9454-78 | Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах |
| ГОСТ Р ИСО 148-1-2013 | Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания |
| ГОСТ 10708-82 | Копры маятниковые. Технические условия |
| ИСО 148-3:2008 | Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машин |
| DIN EN 10045-1 | Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи. |
| EN 10045-2 | Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний) |
