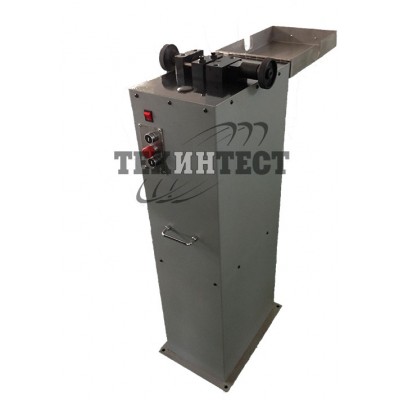

Станок для нанесения U- и V-надреза TIME UV235

Испытание на удар является важным экспериментальным методом при исследовании механических свойств материалов. Для качественно обработки надреза на образце для ударного изгиба по методу Шарпи или Изода используют специальный протяжной станок.

Конструкция протяжного станка TIME UV235 имеет следующие особенности:

• Компактность. Станок оснащен линейной направляющей и точной шарико-винтовой передачей, что обеспечивает точное и надежное движение всех подвижных частей станка, а также стабильную и точную работу режущего инструмента (протяжки).
• Точность позиционирования протяжки обеспечивает геометрическую точность надреза; а устройство позиционирования образца позволяет осуществлять точную обработку по всей глубине надреза.
• Быстрая смена инструмента и удобная регулировка. Станок имеет специальную систему для установки протяжки и фиксированный режим, который обеспечивает удобную и быструю замену протяжки (не более 1 мин.), но и не требует регулировки после замены. Преимущество быстрой смены и настройки станка не требует использования конструкции с двойным ножом.
• Защитное устройство. В дополнение к ограничению хода протяжки вверх и вниз, станок начинает работу только после полного открытия защитной крышки стола и позволяет избежать непроизвольного срабатывания. Открытая крышка стола может быть использована как дополнительное рабочее пространство стола, например, чтобы поместить в неё сменный инструмент или образцы, номинальная нагрузка 5 кг.
• Низкий уровень шума позволяет использовать станок непосредственно в самой лаборатории для оперативного нанесения надреза.

Основные технические параметры:

• Форма надреза: 2 мм «V-образный» надрез; 2 мм, 3 мм, 5 мм «U-образный» надрез
• Стандарты GB / T229-2007, ISO148, EN 10045.1-1990, ASTM E23-2002a
• Размер образца 10х10 (7.5; 5)х55 мм
• Перемещение протяжки 260мм
• Скорость протяжки 20 мм / с
• Размеры станка 320х460х1050 мм
• Источник питания 380 В, 50 Гц
• Рабочий шум менее 55 дБ (1 метр)
• Вес 110кг
