- Код товара: TIME WDW-1E
- Доступность: На складе

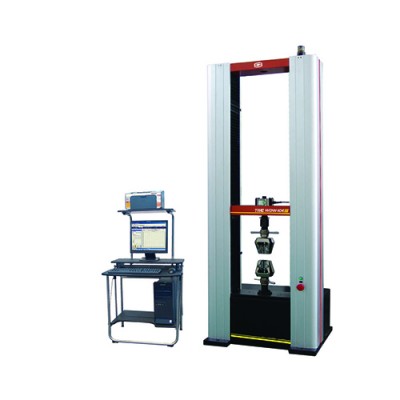

Универсальная испытательные машины с компьютерным управлением TIME WDW-1E (максимальная нагрузка 1кН/100кгс)предназначена для статических испытаний на растяжение, сжатие и изгиб при нормальной температуре образцов из металла, арматурной стали, образцов из листового и круглого проката по всем основным стандартам на испытания ГОСТ, ASTM, EN, DIN, а также могут применяться для испытания других материалов в пределах конструктивных и технических особенностей машин.
Испытательная машина TIME WDW-1E – это электромеханическая испытательная машина с сервосистемой настройки скорости и сервоприводом от Panasonic Co. Ltd (Япония). Система управления и сбора данных базируется на базе современного персонального компьютера, что позволяет управлять процессом испытания и сбора данных в режиме «online». Программное обеспечение WinWDW позволяет управлять и контролировать все параметры при проведении испытаний: нагрузка, деформация, перемещение траверсы и все другие важные параметры. Программа управления позволяет создавать нужный вам шаблон отчётов о проведенных тестах, в который включены все измеренные и расчётные параметры, а также построенные диаграмм нагружения в режиме реального времени в различных координатах: нагрузка-деформация, нагрузка-перемещение и т.д.
Технические характеристики универсальной электромеханической испытательной машины TIME WDW-1E производства TIME Group Inc.
|
Модель |
TIME WDW-1E |
|||||||||
|
Макс. нагрузка |
1 кН / 100 кгс |
|||||||||
|
Система привода |
АС сервопривод Panasonic Co. Ltd (Japan), полностью цифровая система измерения и управления |
|||||||||
|
Диапазон нагрузки |
2% -100% от макс.нагрузки |
|||||||||
|
Точность по нагрузке |
±1% (±0.5%) |
|||||||||
|
Точность деформации |
±1% (в диапазоне 2%-100% от полной шкалы экстензометра) |
|||||||||
|
Разрешение перемещения |
0.001 мм |
|||||||||
|
Скорость перемещения активного захвата |
0.005 мм/мин – 500 мм/мин, плавная настройка |
|||||||||
|
Ширина рабочего пространства (мм) |
370 |
|||||||||
|
Максимальный ход подвижной траверсы (мм) |
800 |
|||||||||
|
Габаритные размеры (мм) |
774х500х1770 |
|||||||||
|
Масса испытательной машины (кг) |
250 |
|||||||||
|
Потребляемая мощность (кВт) |
0.75 |
|||||||||
Базовый комплект поставки испытательной машины TIME WDW-1E*
|
No. |
Наименование |
Количество |
||
|
1 |
Силовая рама |
1 комплект |
||
|
2 |
Компьютерная система управления |
1. Персональный компьютер |
1 комплект |
|
|
2. Принтер |
1 комплект |
|||
|
3. Контроллер и программное обеспечение |
1 комплект |
|||
|
3 |
Дистанционный пульт управления |
1 комплект |
||
|
4 |
Электронный экстензометр |
1 комплект |
||
|
5 |
Кабели |
1 комплект |
||
|
6 |
Губки для клиновых захватов на растяжение |
Плоский образец, мм: 0÷7, 7÷14 |
1 комплект |
|
| Круглый образец, мм: ø4÷ø9, ø9÷ø14 |
1 комплект |
|||
|
7 |
Приспособления для сжатия |
Компрессионные пластины ø100 мм |
1 комплект |
|
|
8 |
Приспособления для изгиба |
Регулируемая база 0-280 мм, Опорные ролики и оправка ø10 мм |
1 комплект |
|
|
9 |
Механические клиновые захваты |
1 комплект |
||
|
10 |
Комплект инструментов |
1 комплект |
||
|
11 |
Инструкция по эксплуатации испытательной машины |
1 шт. |
||
|
12 |
Инструкция по программному обеспечению |
1 шт. |
||
|
13 |
Сертификат завода изготовителя |
1 шт. |
||
|
14 |
Упаковочный лист |
1 шт. |
||
|
15 |
Гарантийный талон |
1 шт. |
||
