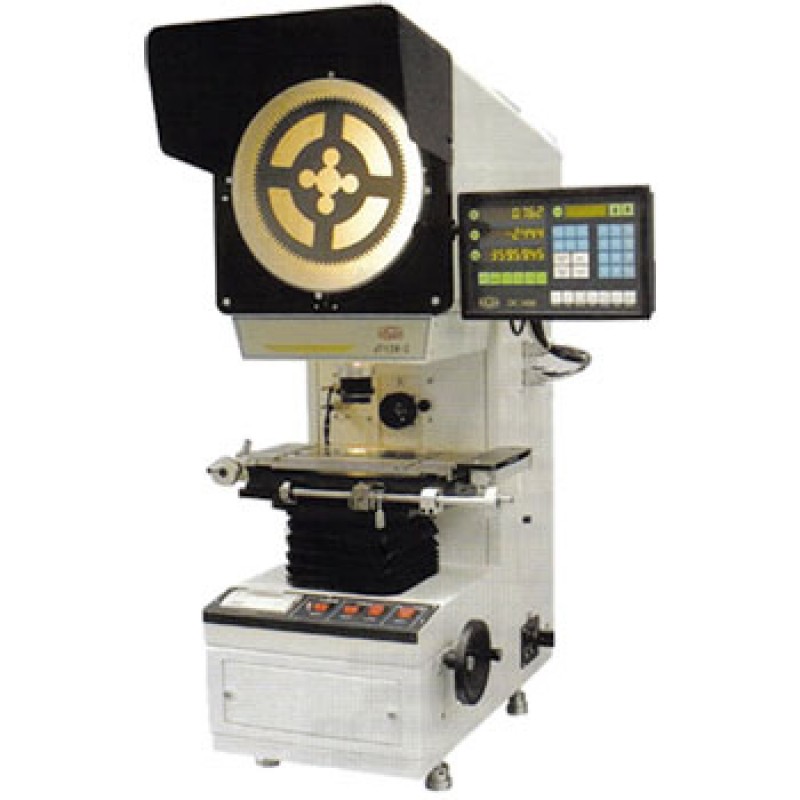

• Цифровой измерительный проектор JT12A-B
  • TIME Group Inc
  • Код товара:
  • Доступность: На складе


JT12A-B – измерительный проектор, предназначенный для измерения и контроля линейных и угловых размеров изделий в проходящем и отраженном свете изделий со сложными очертаниями поверхностей: фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, резцы и другой режущий инструмент. Цифровой измерительный проектор JT12A-B позволяет проводить следующие виды измерений:

  • Сопоставление эталонным изображением. Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а также изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.
  • Измерения с использованием системы считывания координат X или Y рабочего стола. Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.
  • Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы. Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.
  • Измерение угла посредством поворота проекционного экрана.

Технические характеристики измерительного проектора JT12A-B:

Диаметр экрана

Ø300 мм

Угол поворота

0° - 360°

Шкала индикатора поворота

1'

Погрешность при повороте

6'

Питание

220В, 50 Гц

Передача данных

RS232


Характеристики объектива:

Кратность увеличения

10х

20х

50х

100х

Область обзора на объекте

30 мм

15 мм

6 мм

3 мм

Рабочее расстояние

75 мм

69 мм

26 мм

26 мм

Погрешность увеличения

0.08%

Примечание: в стандартной комплектации с прибором поставляется 10х объектив и 10х полупрозрачное зеркало.

Характеристики рабочего стола:

Площадь рабочего стола

340х152 мм

Координата X

0-150 мм, дискретность 0,01 мм

Координата Y

0-50 мм, дискретность 0,01 мм

Координата Z

80 мм (фокусное расстояние)

Погрешность

(4+40L) um, где: L—длина, которая должна быть измерена в м

Характеристики источника освещения:

Освещение по контору

Вольфрамовая галогенная лампа 12В, 100Вт

Освещение поверхности

Вольфрамовая галогенная лампа 24В, 150Вт

Базовый комплект поставки:

Для получения подробной информации о комплектации оборудования пожалуйста, свяжитесь с нашими специалистами.
