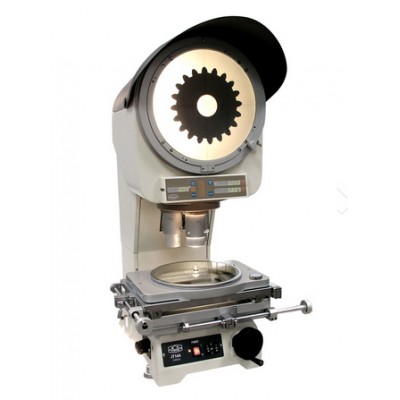

Цифровой измерительный проектор JT14A является точным оптическим прибором, который предназначен для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а также различные резцы и инструменты.

Цифровой измерительный проектор JT14A позволяет проводить следующие виды измерений:
а) Сопоставление измерений со «стандартным изображением»
Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а так же изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.
б) Измерения с использованием системы считывания координат X или Y рабочего стола
Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.
в) Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы
Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.
г) Измерение угла посредством поворота проекционного экрана

Технические характеристики
