• Магнитный толщиномер Magna-Mike 8600
  • Olympus
  • Код товара:
  • Доступность: На складе

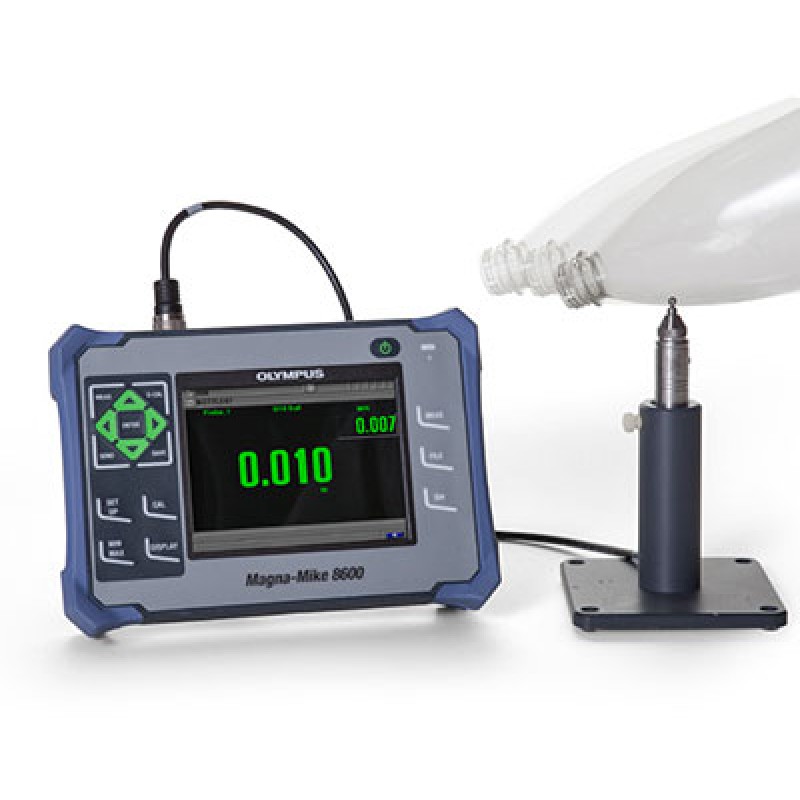

Магнитный портативный толщиномер Magna-Mike® 8600 - это портативный прибор, использующий в своей работе магнитный метод контроля для точных измерений толщины немагнитных материалов (пластик, стекло и т.п.). Прибор Magna-Mike прост в использовании: измерения производятся магнитным датчиком, который должен быть расположен с одной стороны контролируемого изделия, и стальным шариком (шайбой или отрезком проволоки), т.е. ответной частью помещенной с противоположной датчику стороны изделия. Магнитный датчик измеряет расстояние до шарика или пластины, используя так называемый эффект Холла. Результаты измерений сразу же передаются на большой экран толщиномера и отображаются в цифровом виде.

Новые возможности толщиномера Magna-Mike® 8600

  • Виды зносостойких датчиков: Прямые и Г-образные
  • Защитные съемные колпачки: Стандартный и Заостренный
  • Расширенный набор комплектующих
    -Магнитные шарики 4,76 мм и 6,35 мм
    -Стальная проволока
  • Измерения толщин до 25,4 мм
  • Большой цветной VGA дисплей
  • Выходы для соединения: RS-232, USB и VGA
  • Частота обновления: 60 Гц
  • Блокировка толщиномера программируемым кодом
  • Степень защиты соответствует требованиям IP67
  • Расширенный буквенно-цифровой регистратор данных
  • Сохранение и вызов сохраненных файлов калибровки
  • Новый корпус снабжен удобной подставкой
  • Возможность экспорта файлов на карту памяти MicroSD в форматах .txt или CSV
  • Расширенный набор комплектующих (набор калибровочных блоков)
    -Стандартный размер до 9,1 мм
    -Расширенный диапазон до 25,4 мм
    -Набор дисков
    -Стальная проволока
  • Просмотр ленточной диаграммы

Два новых вида датчиков
В комплект толщиномера Magna-Mike входят Прямой и Г-образный магнитные датчики с защитными колпачками. Защитные колпачки позволяют увеличить срок службы датчиков, тем самым уменьшив затраты по замене.

Диапазон измерения толщины от 0,001 до 25,4 мм
Толщиномер Magna-Mike имеет обширный список комплектующих (пять шариков различного диаметра, два диска и проволока), что служит залогом эффективной работы с прибором.

Комплектующие Минимальная толщина Максимальная толщина Точность датчиков
Стандартная калибровка Расширенная калибровка
Шарик 1,58 мм (80TB1) 0,001 мм 2,03 мм 4 % 3 %
Шарик 3,17 мм (80TB2) 0,001 мм 6,1 мм 4 % 2 %
Шарик 4,76 мм (80TB3) 0,001 мм 9,1 мм 3 % 1 %
Шарик 6,35 мм (80TB4) 0,001 мм 9,1 мм 3 % 1 %
Магнитный шарик 4,76 мм (86TBM3) 4,06 мм 19,05 мм 3 % 1 %
Магнитный шарик 6,35 мм (86TBM4) 4,06 мм 25,4 мм 3 % 1 %
Плоский диск 12,7 мм (80TD1) 0,001 мм 9,1 мм 3 % 2 %
Диск с V-образной кромкой 6,35 мм (80TD2) 0,001 мм 6,0 мм 3 % 2 %
Стальная проволока диаметром 1,14 мм (86TW1) 4,06 мм 12,7 мм 3 % 2 %

Примечание: Абсолютная погрешность = +/- [(относит. погрешность x значение толщины) + 0,003 мм]

Встроенный буквенно-цифровой регистратор данных
Magna-Mike® снабжен расширенным буквенно-цифровом файловым регистратором данных, который предназначен для сохранения и передачи результатов измерений во внешние приложения.
Это означает, что у Вас есть возможность сохранять показания измерений толщины в одном из 4-х стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка.

  • Возможность экспорта данных в Excel (по отдельности или целым файлом) с помощью пакета WINXL
  • Возможность экспорта данных в другие программы SPC
  • Возможность подключения к портам USB и RS-232
  • Возможность экспорта файлов с измерениями на карту памяти MicroSD в форматах .txt и CSV
  • Возможность создания отчетов в самом приборе

Технические характеристики толщиномера Magna-Mike®8600

Размеры 236х167х70 мм
Вес 1,68 кг c литий-ионной батареей
Клавиатура Английская, японская, китайская, международная
Языки интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, шведский, норвежский, голландский, польский, русский, венгерский, чешский, итальянский
Сохранение данных Встроенная съёмная MicroSD карта памяти на 2 Гб
Время работы от батареи от 12 до 13 часов (литий-ионные)
Питание От сети переменного тока 100-120 В , 200-240 В
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 x 480)
Размер дисплея (ШхВ, диаг.) 117 мм X 89 мм, 146 мм
Режим Мин/Макс Частота обновления данных 60Гц
Частота обновления изображения 4, 8, 16 и 20 Гц
Сигнализация Высокий и низкий пороги сигнализации
Дискретность 0,1 мм, 0,01 мм и 0,001 мм (в зависимости от диапазона толщины)
Регистратор данных Встроенный буквенно-цифровой файловый регистратор данных

Датчики

86PR-1 Стандартный прямой датчик 82,3 мм в длину с диаметром 18,62 мм
86PR-2 Г-образный датчик с наконечником 58,84 мм x 18,62 мм и длиной 178,57 мм

Климатические испытания

Устойчивость к вибрации MIL-STD-810G, Метод 514.6, Процедура I
Устойчивость к падению MIL-STD-810G, Метод 516.6, Процедура IV
Устойчивость к ударам MIL-STD-810G, Метод 516.6
Отвечает требованиям IP67    Да

Входы/Выходы

USB Внешний порт USB 2.0
RS-232 Да
Карта памяти Макс. емкость: съемная карта памяти MicroSD на 2 Гб
Выход видеосигнала Стандартный выход VGA
Ножная педаль (опция) Программируемая (Save, Send, Meas или Q-Cal)
Диапазон рабочей температуры от -10°C до 50°C

Стандартная комплектация

  • 86PR-1 (U8470020): Стандартный датчик
  • 86PC (U8801410): Кабель для датчиков 86PR-1 и 86PR-2
  • 86PRS1 (U8780323): Разъемная подставка для датчика 86PR-1
  • WinXL (U8774010): Интерфейсная программа на базе Excel
  • 86ACC-KIT (U8771068): Набор стандартных калибровочных блоков
  • EP-MCA: Внешнее зарядное устройство
  • 8600-MAN-CD (U8778535): CD с руководством (все языки)
  • 600-TC (U8780294): Пластиковый кейс для транспортировки

Выбор одного из:

  • 600-C-RS232-5 (U8780299): Кабель RS-232
  • EPLTC-C-USB-A-6 (U8840031): USB-кабель

Дополнительные комплектующие

  • 600-C-VGA-5 (U8780298): Кабель с выходом VGA
  • 600-BAT-L (U8760056): Перезаряжаемая литий-ионная батарея
  • 85FSW (U8780127): Ножная педаль
  • 86PR-2 (U8470028): Г-образный датчик
  • 86PRS2 (U8771044): Разъемная подставка для датчика 86PR-2
  • 86PCC (U8780323): Спиральный кабель для датчиков 86PR-1 и 86PR-2
  • 86PR1-WC (U8780324): Съемный защитный колпачок для датчиков 86PR-1 и 86PR-2
  • 86PR1-CWC (U8780326): Защитный заостренный колпачок для датчиков 86PR-1 и 86PR-2
  • 80TB1 (U8771030): Комплект шариков 1,59 мм
  • 80TB2 (U8771031): Комплект шариков 3,18 мм
  • 80TB3 (U8771032): Комплект шариков 4,77 мм
  • 80TB4 (U8771022): Комплект шариков 6,35 мм
  • 80TD1 (U8771034): Диск плоский
  • 80TD2 (U8771035): Диск с V-образной кромкой
  • 86TBM3 (U8771039): Магнитные шарики 4,76 мм
  • 86TBM4 (U8771040): Магнитные шарики 6,35 мм
  • 86TW1 (U8771041): Стальная проволока 1,14 мм
  • 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки
  • 86ACC-W-KIT (U8771070): Набор для калибровки по проволоке
  • 86ACC-D-KIT (U8771071): Набор для калибровки по дискам
  • 80CAL-NIS (U8771011): Шесть калибровочных блоков NIST (Национального института по стандардизации и технологии)

*Все характеристики могут быть изменены без предварительного уведомления.
