- Код товара: 4XC
- Доступность: На складе

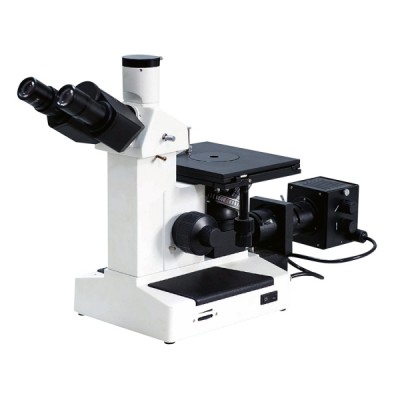

Инвертированный металлографический микроскоп 4XC это металлургические микроскопы, которые используются для идентификации и анализа структуры различных металлов и сплавов, что является важными инструментами для исследования металлографии в физике металлов. Микроскопы 4XC могут быть оборудованы специальными камерами для получения изображений металлографического атласа. Металлургические микроскопы 4XC можно широко использовать на заводах и в лабораториях для проверки качества литья, проверки сырья и анализа металлографической структуры материала после термической обработки, а также для проведения некоторых исследовательских работ по поверхностному напылению и т. д.
Особенности
- Планахроматические объективы с большим рабочим расстоянием (без покровного стекла) и широкопольные окуляры позволяют получать четкие изображения и широкое поле зрения.
- Коаксиальная система грубой/точной фокусировки с регулировкой натяжения и верхним упором, минимальное деление точной фокусировки: 2 мкм.
- Галогенная лампа 6В 20Вт, регулировка яркости.
- Тринокуляр является компенсационным, может переключаться на обычное наблюдение или поляризованное наблюдение, может направлять 100% света на верхний порт для фотосъемки.
Технические параметры
| Модель |
4XC | 4XC-B |
| Окуляр |
WF10X широкопольный (диаметр поля зрения Ø18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) |
|
Объектив |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 10Х/0,25, рабочее расстояние 8,8 мм; PL 10X/0.25 |
ахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 10Х/0,25, рабочее расстояние 8,8 мм; 10Х/0,25 |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 20Х/0,40, рабочее расстояние 8,6 мм; PL L20X/0.40 |
ахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 20Х/0,40, рабочее расстояние 8,6 мм; 20Х/0,40 |
|
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 40Х/0,60 подпружиненный, рабочее расстояние 3,73 мм; PL L40X/0.60 |
ахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 40Х/0,60 подпружиненный, рабочее расстояние 3,73 мм; SP 40X/0.65 |
|
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 100Х/1,25 подпружиненный (МИ - масляная иммерсия), рабочее расстояние 0,4 мм PL 100X/1.25 (Spring, oil) |
Achromatic objectives(no cover glass) 100X/1.25(Spring, oil) | |
Тубус окуляра |
тринокулярный, угол наклона 30˚ |
|
| Фильтр | Матовый | |
| Синий |
||
| Зелёный | ||
| Жёлтый | ||
| Фокус система |
Коаксиальная система грубой/точной фокусировки с регулируемым натяжением и верхним упором, минимальное деление точной фокусировки: 2 мкм. | |
| Револьверное устройство |
4-х гнездовое с точной фиксацией объективов относительно оптической оси |
|
Предметный координатный столик |
прямоугольный 150 x 180 мм со съёмным препаратоводителем; диапазон регулировки горизонтально: по оси Х 15 мм, по оси Y 15 мм
|
|
| Освещение | планка со светофильтрами (синий, зелёный, жёлтый, матовый). |
|
Опционально аксессуары
| Наименование | Технические параметры |
| Окуляры |
WF-10Х микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (диаметр поля зрения Ф17 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) |
| WF16X широкопольный (Ф11 мм; фокусное расстояние 15,6 мм, D23,2 мм) | |
| Объективы | планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 5X/0.12, рабочее расстояние 18,3 мм; PL 5X/0.12 |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 60Х/0,75 подпружиненный, рабочее расстояние 1,34 мм; PL L 60X/0.75(Spring) |
|
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 100Х/0,85 подпружиненный, рабочее расстояние мм; PL L 100X/0.85 (Spring) |
|
ахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20,23 мм): 60Х/0,85 |
|
| Тубус окуляра | Бинокулярный, угол наклона 30˚ |
Револьверное устройство |
5-х гнездовое с точной фиксацией объективов относительно оптической оси |
Простой поляризационный блок |
Поляризатор |
Анализатор поляризации |
|
| CCD адаптер | 0.4X |
| 0.5X | |
| 1X | |
0,5X с делением 0,1 мм/дел. |
|
| Камера | DV-1 с USB и видеовыходом |
DV-2 с USB |
|
DV-3 с видеовыходом |
|
| Photo unit | 2,5Х/4Х сменная насадка для фотографий с 10-кратным просмотровым окуляром |
4X Фокусировочная насадка для фотографий |
|
| MD адаптер |
|
| ПК адаптер |
|
Адаптер для цифровой камеры |
CANON(A610,A620,A630,A640) |
