- Код товара: CTCR
- Доступность: Предзаказ

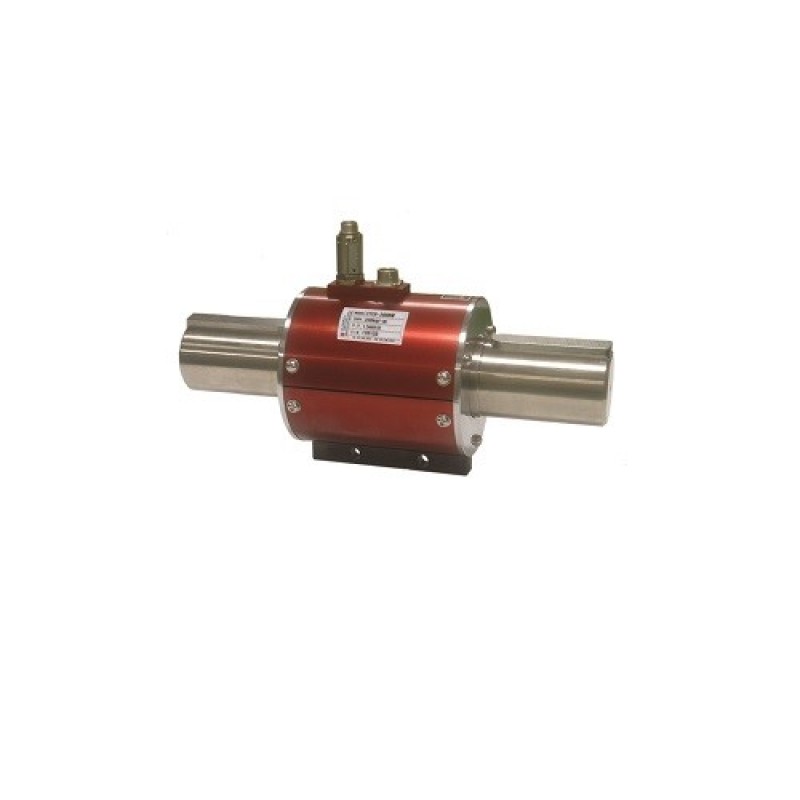

Диапазоны: 1 кгс-м ~ 300 кгс-м. Датчики крутящего момента CTCR работают по принципу тензометрического датчика, доступны для измерения крутящего момента на продолжительно вращающихся объектах. Области применения включают в себя тестеры производительности для промышленного оборудования, такого как сцепление, трансмиссия, двигатели и насосы.
Технические характеристики датчиков крутящего момента CTCR
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 1, 2, 5, 10, 20, 50, 100, 200, 300 кгс-м |
| Номинальный выходной сигнал (н.в.с.) | 1.5 ± 0.35 мВ/В |
| Нелинейность | ≤0.3% н.в.с. |
| Гистерезис | ≤0.3% н.в.с. |
| Неповторяемость | ≤0.3% н.в.с. |
| Терминальное сопротивление, вход | 350 Ом ± 1% |
| Терминальное сопротивление, выход | 350 Ом ± 1% |
| Сопротивление изоляции | 2000 МОм |
| Температурный эффект для номинального выходного сигнала | ≤0.1% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | ≤0.1% от н.в.с. / 10ºС |
| Напряжение питания | 10 В постоянного тока |
| Безопасная перегрузка | 150% н.д. |
| Кабель | Ø7 экранированный 5 м |
Габаритные размеры и чертеж датчиков крутящего момента серии CTCR
Таблица размеров, мм
| Диапазон | A | B | C | D | E | F | ØG | ØH | J | K | L | M | N | P | Q | R | T | Об / мин |
| 1, 2, 5 кгс-м | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 70 | 50 | 7 | 2 | R3.5 | M6 | 15 | 5x5 | 17 | 4500 |
| 10, 20 кгс-м | 240 | 55 | 130 | 50 | 5 | 45 | 32 | 100 | 90 | 50 | 7 | 2 | R3.5 | M6 | 15 | 10x8 | 17 | 4000 |
| 50, 100 кгс-м | 240 | 95 | 150 | 90 | 5 | 85 | 47 | 118 | 100 | 60 | 8 | 2 | R4.5 | M8 | 17 | 12x8 | 20 | 3000 |
| 200, 300 кгс-м | 360 | 106 | 148 | 100 | 6 | 95 | 63 | 131 | 100 | 60 | 8 | 2 | R4.5 | M8 | 17 | 18x11 | 20 | 2900 |
