- Код товара: TRB
- Доступность: Предзаказ

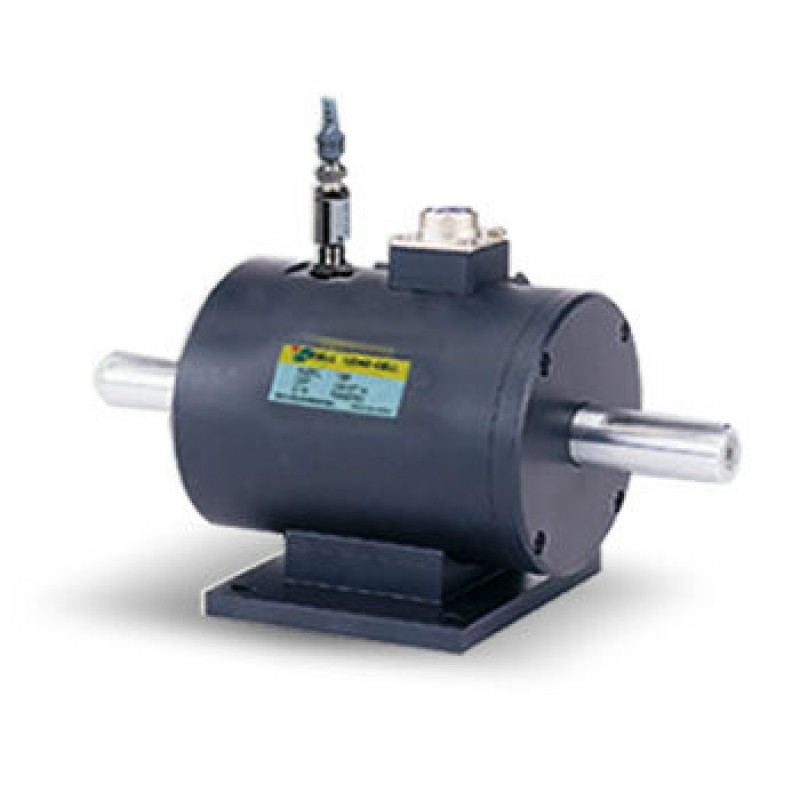

Диапазоны: 1 кгс-см ~ 2000 кгс-м. Датчики крутящего момента TRB измеряют крутящий момент на продолжительно вращающихся объектах. Эти модели наиболее подходят для промышленных измерений. Области применения включают в себя тестеры производительности автомобильных компонентов, таких как сцепления, трансмиссии, двигатели и насосы.
Особенности датчиков крутящего момента TRB
- Разъем с платиновым покрытием обеспечивает долговременную стабильность сигнала и высокую точность.
- Датчик частоты вращения (опция)
Технические характеристики датчиков крутящего момента TRB
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 1 ~ 2000 кгс-м (9.807 Н-м ~ 19.61 кН-м) |
| Номинальный выходной сигнал (н.в.с.) | 1.5 мВ/В ±1% (1 ~ 5 кгс-м: 1 мВ/В) |
| Нелинейность | 0.3% н.в.с. |
| Гистерезис | 0.2% н.в.с. |
| Повторяемость | 0.3% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.2% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.3% от н.в.с. / 10ºС |
| Терминальное сопротивление | 350 Ом ± 5% |
| Сопротивление изоляции | 200 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø7 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж датчиков крутящего момента Dacell серии TRB
Таблица размеров, мм
| Модель | Диапазон | A | B | C | D | E | F | ØG | ØH | I | J | K | ØL | M | R | Об / мин | Вес, кг |
| TRB-1K | 1 кгс-м (9.807 Н-м) | 191 | 43 | 105 | 38 | 68 | 50 | 18 | 72 | 41 | 72 | 86 | 7 | 8.5 | 5x5 | 5000 | 3 |
| TRB-2K | 2 кгс-м (19.61 Н-м) | 191 | 43 | 105 | 38 | 68 | 50 | 18 | 72 | 41 | 72 | 86 | 7 | 8.5 | 5x5 | 5000 | 3 |
| TRB-5K | 5 кгс-м (49.03 Н-м) | 191 | 43 | 105 | 38 | 68 | 50 | 18 | 72 | 41 | 72 | 86 | 7 | 8.5 | 5x5 | 5000 | 3 |
| TRB-10K | 10 кгс-м (98.07 Н-м) | 260 | 55 | 150 | 40 | 100 | 84 | 32 | 100 | 63 | 98 | 115 | 7 | 12 | 10x8 | 5000 | 7 |
| TRB-20K | 20 кгс-м (196.1 Н-м) | 260 | 55 | 150 | 40 | 100 | 84 | 32 | 100 | 63 | 98 | 115 | 7 | 12 | 10x8 | 4000 | 7 |
| TRB-50K | 50 кгс-м (490.3 Н-м) | 310 | 80 | 150 | 70 | 120 | 98 | 47 | 118 | 75 | 124 | 148 | 9 | 15 | 12x8 | 4000 | 12 |
| TRB-100K | 100 кгс-м (980.7 Н-м) | 310 | 80 | 150 | 75 | 120 | 98 | 47 | 118 | 75 | 124 | 148 | 9 | 15 | 12x8 | 4000 | 12 |
| TRB-200K | 200 кгс-м (1.961 кН-м) | 375 | 100 | 175 | 85 | 120 | 98 | 63 | 135 | 90 | 150 | 180 | 10.5 | 20 | 18x11 | 4000 | 25 |
| TRB-300K | 300 кгс-м (2.942 кН-м) | 375 | 100 | 175 | 85 | 120 | 98 | 63 | 135 | 90 | 150 | 180 | 10.5 | 20 | 18x11 | 3000 | 25 |
| TRB-500K | 500 кгс-м (4.903 кН-м) | 500 | 140 | 220 | 115 | 148 | 118 | 90 | 170 | 114 | 162 | 192 | 11 | 26 | 25x14 | 3000 | 55 |
| TRB-1000K | 1000 кгс-м (9.807 кН-м) | 500 | 140 | 220 | 115 | 148 | 118 | 90 | 170 | 114 | 162 | 192 | 11 | 26 | 25x14 | 3000 | 55 |
| TRB-2000K | 2000 кгс-м (19.61 кН-м) | 680 | 208 | 264 | 160 | 210 | 172 | 115 | 210 | 138 | 190 | 230 | 13 | 26 | 32x18 | 3000 | 100 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
