- Код товара: TRD
- Доступность: Предзаказ

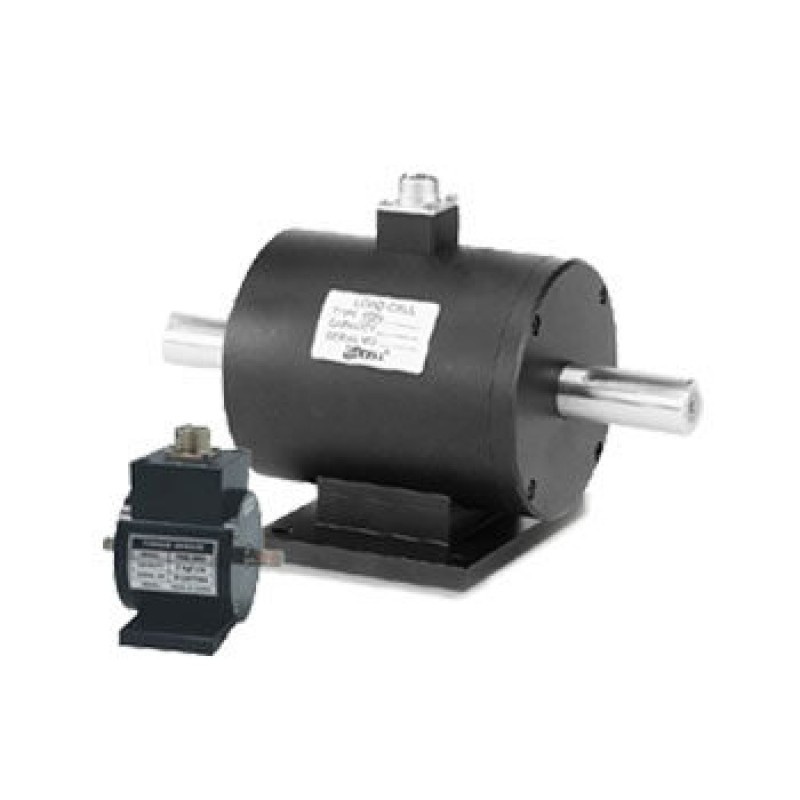

Датчики крутящего момента TRD на диапазоны: 2 кгс-см ~ 2000 кгс-м.
Датчики крутящего момента TRD измеряют крутящий момент на продолжительно вращающихся объектах. Разъем с платиновым покрытием обеспечивает долговременную стабильность сигнала и высокую точность. Эти модели наиболее подходят для промышленных измерений. Области применения включают в себя тестеры производительности автомобильных компонентов, таких как сцепления, трансмиссии, двигатели и насосы.
Технические характеристики датчиков крутящего момента TRD
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 2 ~ 50 кгс-см, 1 ~ 2000 кгс-м |
| Номинальный выходной сигнал (н.в.с.) | 1.5 мВ/В ±1% (2 кгс-см ~ 5 кгс-м: 1 мВ/В) |
| Нелинейность | 0.3% н.в.с. |
| Гистерезис | 0.3% н.в.с. |
| Повторяемость | 0.2% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.2% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.3% от н.в.с. / 10ºС |
| Терминальное сопротивление | 350 Ом ± 5% |
| Сопротивление изоляции | 200 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø7 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж датчиков крутящего момента Dacell серии TRD
| Модель | Диапазон | A | B | C | D | E | F | ØG | ØH | I | J | K | ØL | M | R | Об / мин |
| TRD-2KC | 2 кгс-см (0.1961 Н-м) | 84 | 16 | 52 | 12 | 42 | 32 | 8 | 60 | 34 | 65 | 76 | 5.5 | 8 | 1 | 3000 |
| TRD-5KC | 5 кгс-см (0.490 Н-м) | 84 | 16 | 52 | 12 | 42 | 32 | 8 | 60 | 34 | 65 | 76 | 5.5 | 8 | 1 | 3000 |
| TRD-10KC | 10 кгс-см (0.981 Н-м) | 84 | 16 | 52 | 12 | 42 | 32 | 8 | 60 | 34 | 65 | 76 | 5.5 | 8 | 1 | 3000 |
| TRD-20KC | 20 кгс-см (1.961 Н-м) | 84 | 16 | 52 | 12 | 42 | 32 | 8 | 60 | 34 | 65 | 76 | 5.5 | 8 | 1 | 3000 |
| TRD-30KC | 30 кгс-см (2.942 Н-м) | 84 | 16 | 52 | 12 | 42 | 32 | 12 | 60 | 34 | 65 | 76 | 5.5 | 8 | 1.5 | 3000 |
| TRD-50KC | 50 кгс-см (4.903 Н-м) | 84 | 16 | 52 | 12 | 42 | 32 | 12 | 60 | 34 | 65 | 76 | 5.5 | 8 | 1.5 | 3000 |
| TRD-1K | 1 кгс-м (9.807 Н-м) | 90 | 16 | 58 | 12 | 46 | 32 | 18 | 72 | 41 | 80 | 94 | 6.5 | 8.5 | 5x5 | 5000 |
| TRD-2K | 2 кгс-м (19.61 Н-м) | 90 | 16 | 58 | 12 | 46 | 32 | 18 | 72 | 41 | 80 | 94 | 6.5 | 8.5 | 5x5 | 5000 |
| TRD-3K | 3 кгс-м (29.42 Н-м) | 90 | 16 | 58 | 12 | 46 | 32 | 18 | 72 | 41 | 80 | 94 | 6.5 | 8.5 | 5x5 | 5000 |
| TRD-5K | 5 кгс-м (49.03 Н-м) | 180 | 42.5 | 95 | 35 | 64 | 50 | 18 | 80 | 46 | 80 | 100 | 7 | 12 | 5x5 | 5000 |
| TRD-10K | 10 кгс-м (98.07 Н-м) | 180 | 42.5 | 95 | 35 | 64 | 50 | 18 | 80 | 46 | 80 | 100 | 7 | 12 | 5x5 | 5000 |
| TRD-20K | 20 кгс-м (196.1 Н-м) | 220 | 55 | 110 | 45 | 100 | 84 | 32 | 100 | 63 | 98 | 115 | 7 | 12 | 10x8 | 4000 |
| TRD-50K | 50 кгс-м (490.3 Н-м) | 220 | 55 | 110 | 45 | 100 | 84 | 32 | 100 | 63 | 98 | 115 | 7 | 12 | 10x8 | 4000 |
| TRD-100K | 100 кгс-м (980.7 Н-м) | 280 | 80 | 120 | 69 | 120 | 98 | 47 | 100 | 66 | 124 | 148 | 8.5 | 15 | 12x8 | 4000 |
| TRD-200K | 200 кгс-м (1.961 кН-м) | 280 | 80 | 120 | 69 | 120 | 98 | 47 | 100 | 66 | 124 | 148 | 8.5 | 15 | 12x8 | 4000 |
| TRD-500K | 500 кгс-м (4.903 кН-м) | 390 | 130 | 130 | 100 | 126 | 100 | 90 | 172 | 101 | 154 | 180 | 11 | 20 | 25x14 | 2000 |
| TRD-1000K | 1000 кгс-м (9.807 кН-м) | 390 | 130 | 130 | 100 | 126 | 100 | 90 | 172 | 101 | 154 | 180 | 11 | 20 | 25x14 | 2000 |
| TRD-2000K | 2000 кгс-м (19.61 кН-м) | 440 | 150 | 140 | 120 | 148 | 110 | 115 | 210 | 130 | 190 | 228 | 13 | 23 | 32x18 | 2000 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
