- Код товара: TCN23
- Доступность: Предзаказ

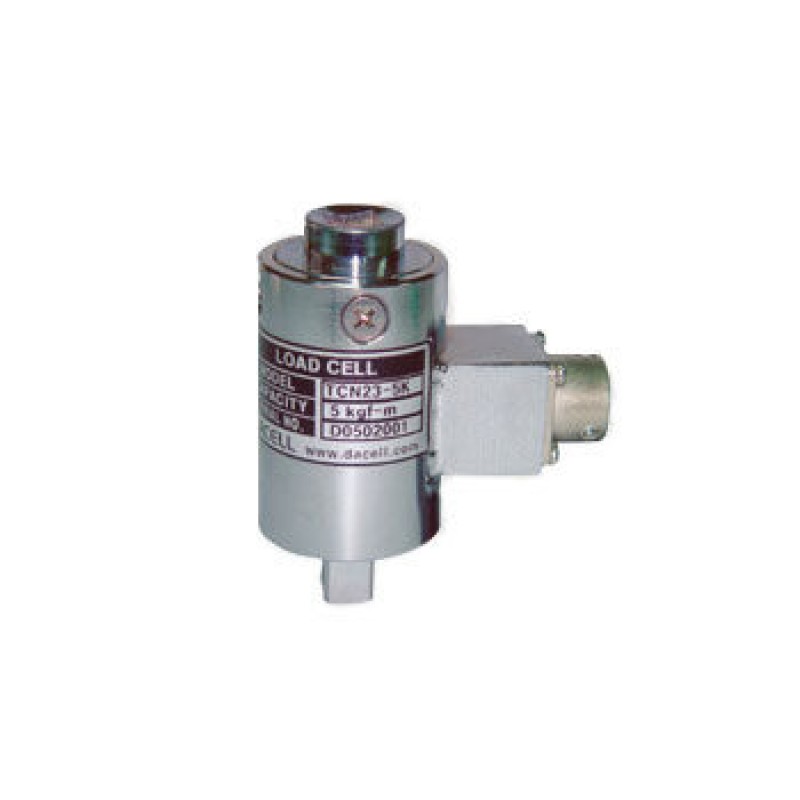

Датчики крутящего момента Dacell серии TCN23 на диапазоны: 2 ~ 1000 кгс-см.
Особенности датчиков крутящего момента TCN23
- Адаптированы для портативного использования. Никаких специальных адаптеров не требуется
- Точные повторяемые измерения крутящего момента
- Калибровка механических динамометрических ключей для «тяжелых условий
эксплуатации»
Технические характеристики датчиков крутящего момента TCN23
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 2 ~ 1000 кгс-см |
| Номинальный выходной сигнал (н.в.с.) | 1 мВ/В ±1% |
| Нелинейность | 0.3% н.в.с. |
| Гистерезис | 0.3% н.в.с. |
| Повторяемость | 0.2% н.в.с. |
| Температурный диапазон, компенсированный | от -10ºС до 60ºС |
| Температурный диапазон, безопасный | от -10ºС до 80ºС |
| Терминальное сопротивление, вход | 350 Ом ± 30 Ом |
| Терминальное сопротивление, выход | 350 Ом ± 2 Ом |
| Сопротивление изоляции | 2000 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø5 мм, 4 жилы, 5 м |
Габаритные размеры и чертеж статических датчиков крутящего момента Dacell серии TCN23
Таблица размеров, мм
| Диапазон | A | B | C | D | ØE | F | G | ØH | I |
| 2 кгс-см | 58 | 33 | 12 | 4 | 14 | 11 | 11 | 28 | 1/4" |
| 5, 10 кгс-см | 60 | 33 | 13 | 5.5 | 16.5 | 12.5 | 12 | 28 | 3/8" |
| 20, 50 кгс-см | 60 | 33 | 13 | 5.5 | 16.5 | 12.5 | 13 | 28 | 3/8" |
| 100, 200 кгс-см | 71 | 37 | 16 | 7 | 22 | 16 | 17 | 28 | 1/2" |
| 500, 1000 кгс-см | 98 | 39 | 27 | 14 | 41.5 | 29 | 27 | 48 | 1" |
