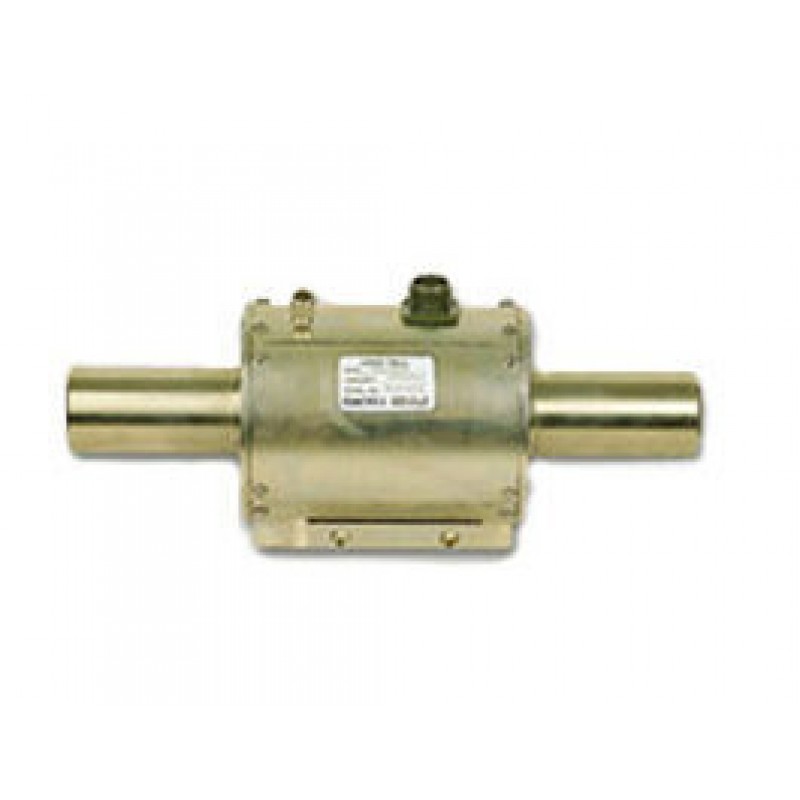

Датчики крутящего момента Dacell серии TRA на диапазоны: 1 ~ 300 кгс-м.
Особенности датчиков крутящего момента TRA
- Датчики крутящего момента TRA измеряют крутящий момент на продолжительно вращающихся объектах.
- Разъем с платиновым покрытием обеспечивает долговременную стабильность сигнала и высокую точность.
- Эти модели наиболее подходят для промышленных измерений.
- Области применения включают в себя тестеры производительности автомобильных компонентов, таких как сцепления, трансмиссии, двигатели и насосы.
Технические характеристики датчиков крутящего момента TRA
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 1 ~ 300 кгс-м (9.807 Н-м ~ 2.942 кН-м) |
| Номинальный выходной сигнал (н.в.с.) | 1.5 мВ/В ±1% (1 ~ 5 кгс-м: 1 мВ/В) |
| Нелинейность | 0.3% н.в.с. |
| Гистерезис | 0.2% н.в.с. |
| Повторяемость | 0.3% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.2% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.3% от н.в.с. / 10ºС |
| Терминальное сопротивление | 350 Ом ± 1% |
| Сопротивление изоляции | 200 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø7 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж статических датчиков крутящего момента Dacell серии TRA
Таблица размеров, мм
| Модель | Диапа-зон | A | B | C | D | E | F | ØG | ØH | J | K | L | M | N | P | Q | R | Об / мин | Вес, кг |
| TRA-1K | 1 кгс-м (9.807 Н-м) | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 90 | 50 | 7 | 17 | 7 | M6 | 15 | 5x5 | 5000 | 3 |
| TRA-2K | 2 кгс-м (19.61 Н-м) | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 90 | 50 | 7 | 17 | 7 | M6 | 15 | 5x5 | 5000 | 3 |
| TRA-5K | 5 кгс-м (49.03 Н-м) | 203 | 43 | 117 | 38 | 5 | 35 | 18 | 85 | 90 | 50 | 7 | 17 | 7 | M6 | 15 | 5x5 | 5000 | 3 |
| TRA-10K | 10 кгс-м (98.07 Н-м) | 240 | 55 | 130 | 50 | 5 | 45 | 32 | 100 | 90 | 50 | 7 | 17 | 7 | M6 | 15 | 10x8 | 5000 | 7 |
| TRA-20K | 20 кгс-м (196.1 Н-м) | 240 | 55 | 130 | 50 | 5 | 45 | 32 | 100 | 90 | 50 | 7 | 17 | 7 | M6 | 15 | 10x8 | 4000 | 7 |
| TRA-50K | 50 кгс-м (490.3 Н-м) | 340 | 95 | 150 | 90 | 5 | 85 | 47 | 118 | 100 | 60 | 8 | 20 | 9 | M8 | 17 | 12x8 | 4000 | 12 |
| TRA-100K | 100 кгс-м (980.7 Н-м) | 340 | 95 | 150 | 90 | 5 | 85 | 47 | 118 | 100 | 60 | 8 | 20 | 9 | M8 | 17 | 12x8 | 4000 | 12 |
| TRA-200K | 200 кгс-м (1.961 кН-м) | 360 | 103 | 154 | 100 | 3 | 95 | 63 | 135 | 100 | 60 | 8 | 20 | 9 | M8 | 17 | 18x11 | 4000 | 23 |
| TRA-300K | 300 кгс-м (2.942 кН-м) | 360 | 103 | 154 | 100 | 3 | 95 | 63 | 135 | 100 | 60 | 8 | 20 | 9 | M8 | 17 | 18x11 | 3000 | 23 |
