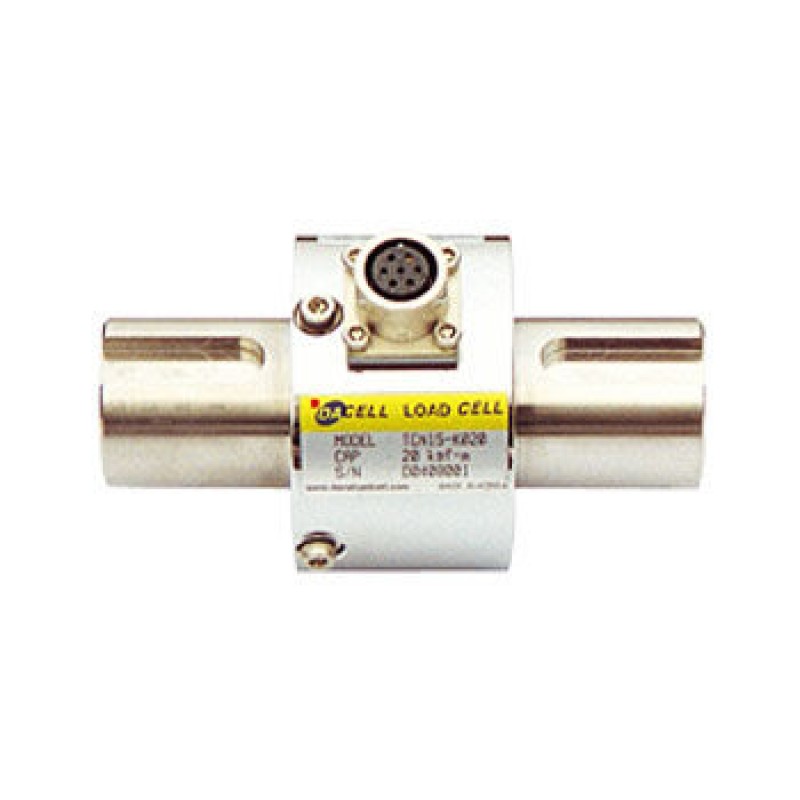

Статические датчики крутящего момента TCN15 на 2 кгс-см ~ 100 кгс-м.
Особенности cтатических датчиков крутящего момента TCN15
- Статический датчик крутящего момента для измерения крутящего момента стационарных объектов или в пределах определенного угла поворота;
- Подходит для измерения крутящего момента различных автомобильных деталей, пневматических и электрических отверток и т.д.
Технические характеристики датчиков крутящего момента TCN15
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 2 ~ 50 кгс-см (0.196 Н-м ~ 4.903 Н-м), 1 ~ 100 кгс-м (9.807 Н-м ~ 980 Н-м) |
| Номинальный выходной сигнал (н.в.с.) | 1 мВ/В ±1% |
| Нелинейность | 0.3% н.в.с. |
| Гистерезис | 0.2% н.в.с. |
| Повторяемость | 0.1% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.2% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.3% от н.в.с. / 10ºС |
| Рекомендованное питание | 10 В постоянного тока |
| Безопасная перегрузка | 120% н.д. |
Габаритные размеры и чертеж статических датчиков крутящего момента Dacell серии TCN15
Таблица размеров, мм
| Модель | Диапазон | A | B | C | ØD | E | F | G |
| TCN15-2KC | 2 кгс-см (0.196 Н-м) | 75 | 20 | 35 | 34 | 15 | 1 | 8 |
| TCN15-5KC | 5 кгс-см (0.490 Н-м) | 75 | 20 | 35 | 34 | 15 | 1 | 8 |
| TCN15-10KC | 10 кгс-см (0.981 Н-м) | 75 | 20 | 35 | 34 | 15 | 1 | 8 |
| TCN15-20KC | 20 кгс-см (1.961 Н-м) | 75 | 20 | 35 | 34 | 15 | 1 | 8 |
| TCN15-30KC | 30 кгс-см (2.942 Н-м) | 75 | 20 | 35 | 34 | 15 | 1 | 12 |
| TCN15-50KC | 50 кгс-см (4.903 Н-м) | 75 | 20 | 35 | 34 | 15 | 1 | 12 |
| TCN15-1K | 1 кгс-м (9.807 Н-м) | 82 | 21 | 40 | 40 | 16 | 5x5 | 18 |
| TCN15-2K | 2 кгс-м (19.61 Н-м) | 82 | 21 | 40 | 40 | 16 | 5x5 | 18 |
| TCN15-3K | 3 кгс-м (29.42 Н-м) | 82 | 21 | 40 | 43 | 16 | 5x5 | 18 |
| TCN15-5K | 5 кгс-м (49.03 Н-м) | 82 | 21 | 40 | 43 | 16 | 5x5 | 18 |
| TCN15-10K | 10 кгс-м (98.07 Н-м) | 110 | 35 | 40 | 62 | 30 | 10x8 | 32 |
| TCN15-20K | 20 кгс-м (196.1 Н-м) | 110 | 35 | 40 | 62 | 30 | 10x8 | 32 |
| TCN15-50K | 50 кгс-м (490.3 Н-м) | 155 | 55 | 45 | 84 | 50 | 12x8 | 47 |
| TCN15-100K | 100 кгс-м (980.7 Н-м) | 155 | 55 | 45 | 84 | 50 | 12x8 | 47 |
