- Код товара: CLPS
- Доступность: На складе

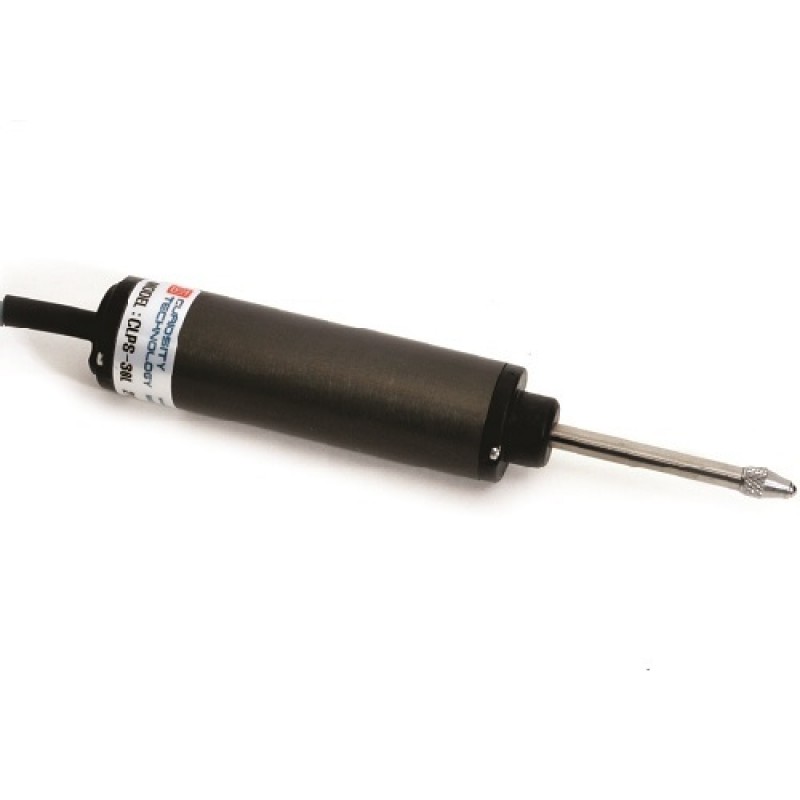

Датчики перемещения серии CLPS с номинальным диапазоном измерения 10, 30, 50, 80, 100 мм.
Особенности датчиков перемещения CLPS
- Датчики перемещения потенциометрического типа.
- Компактный размер
- Может быть использован как для динамических, так и для статических измерений.
Технические характеристики датчиков перемещения CLPS
| Параметр | Значение | |
| Номинальный диапазон | 10, 30, 50 мм | 80, 100 мм |
| Нелинейность | ±0.3% П.Ш. | ±0.4% П.Ш. |
| Гистерезис | ±0.15% П.Ш. |
±0.1% П.Ш. |
| Не-повторяемость | ±0.15% П.Ш. |
±0.1% П.Ш. |
| Полное сопротивление: (±20%) | 2 кОм (ход 10 мм), 5 кОм (ход 30 ~ 100 мм); | |
| Температурный диапазон, компенсированный | от -10 ºС до 70ºС | |
| Температурный диапазон, безопасный | от 0 ºС до 60ºС | |
| Напряжение питания | 10 В постоянного тока | |
| Кабель | Ø4, экранированный, 5 м | |
Габаритные размеры и чертеж датчиков перемещения CLPS
Таблица размеров (мм)
| Ход | A | B | C |
| 10 мм | 83.5 | 63.5 | Полезный ход (useful stroke) +1/-0 |
| 30 мм | 123.5 | 83.5 | Полезный ход (useful stroke) +1/-0 |
| 50 мм | 163.5 | 103.5 | Полезный ход (useful stroke) +1/-0 |
| 80 мм | 245 | 155 | Полезный ход (useful stroke) +1/-0 |
| 100 мм | 265 | 155 | Полезный ход (useful stroke) +1/-0 |
