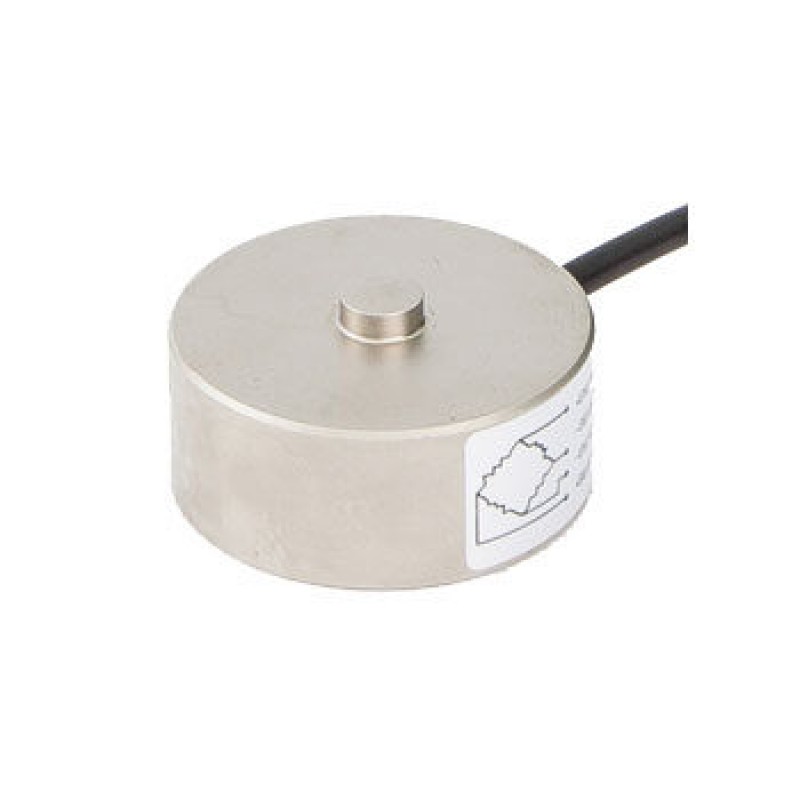

Миниатюрные датчики силы сжатия DACELL серии CM, CM2 в диапазоне 50 кгс ~ 10 тс.
Особенности датчиков силы CM, CM2
- Оптимальны для анализа распределения веса;
- Компактные размеры и малый вес;
- Невысокая стоимость;
- Конструкция из нержавеющей стали.
Технические характеристики датчиков силы CM, CM2
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 50 кгс, 100 кгс, 200 кгс, 500 кгс, 1 тс, 2 тс, 3 тс, 5 тс, 10 тс |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В ± 0.4% |
| Нелинейность | 0.15% н.в.с. (CM2: 0.3% н.в.с.) |
| Гистерезис | 0.1% н.в.с. |
| Повторяемость | 0.1% н.в.с. |
| Баланс ноля | ± 2% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.1% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.05% н.в.с./10°С |
| Температурный диапазон, компенсированный | от -10°С до 70°С |
| Температурный диапазон, безопасный | от -20°С до 80°С |
| Терминальное сопротивление, вход | 350 Ом ± 50 Ом |
| Терминальное сопротивление, выход | 350 Ом ± 2 Ом |
| Сопротивление изоляции мост/корпус (bridge/case) | 2000 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 150% н.д. |
| Кабель | CM (50 кгс ~ 2 тс) и CM2 (3 тс и 5 тс): Ø5 мм, 4 жилы, 3 м; CM (3 тс ~ 10 тс): Ø7 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия DACELL серии CM, CM2
Таблица размеров (мм)
| Модель | Диапазон | ØА | B | C | D | E | F | G | H | ØI | Вес (кг) |
| CM | 50 кгс ~ 2 тс (490.3 Н ~ 19.61 кН) | 51 | 26 | R50 | 42 | M5 x 0.8DP6 | 15 | 10.5 | 22 | 10 | 0.4 |
| 3 тс, 5 тс (49.03 кН) | 88 | 42 | R150 | 72 | M6 x 1DP10 | 23 | 17 | 37 | 18 | 2 | |
| 10 тс (98.07 кН) | 88 | 47 | R150 | 72 | M6 x 1DP10 | 23 | 17 | 42 | 18 | 2 | |
| CM2 | 3 тс, 5 тс (49.03 кН) | 51 | 26 | R50 | 42 | M5 x 0.8DP6 | 15 | 10.5 | 22 | 10 | 0.4 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
