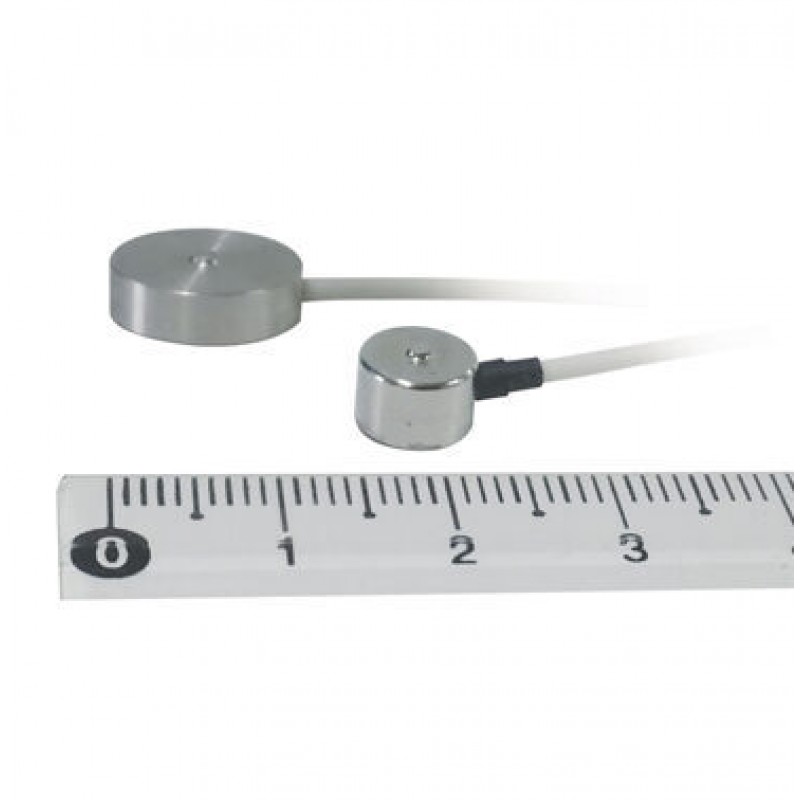

Миниатюрные датчики силы сжатия DACELL серии CMM92 на 1, 2, 5, 10, 20 кгс.
Особенности датчиков силы CMM92
- Компактные размеры и малый вес
- Невысокая стоимость
Технические характеристики датчиков силы CMM92
| Номинальный диапазон (н.д.) | 1, 2, 5, 10, 20 кгс |
| Номинальный выходной сигнал (н.в.с.) | 0.5 или более мВ/В |
| Нелинейность | ±1% н.в.с. |
| Гистерезис | ±1% н.в.с. |
| Повторяемость | 1% н.в.с. |
| Баланс ноля | ±2% от н.в.с. |
| Температурный эффект для номинального выходного сигнала | ±2% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | ±2% н.в.с./10°С |
| Температурный диапазон, компенсированный | от 0°С до 40°С |
| Температурный диапазон, безопасный | от -10°С до 60°С |
| Терминальное сопротивление вход, выход | 350 Ом ± 2.5% |
| Сопротивление изоляции мост/корпус (bridge/case) | 2000 МОм |
| Рекомендованное питание | 5 В |
| Безопасная перегрузка | 120%н.д. |
| Материал | Алюминий (1 кгс, 2 кгс) / нержавеющая сталь (5 кгс, 10 кгс, 20 кгс) |
| Кабель | Ø1.6 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия DACELL серии CMM92
Таблица размеров (мм)
| Номинальный диапазон | ØА | B | C | ØD | E |
| 1 кгс ~ 5 кгс | 12 | 4 | 0.5 | 1.8 | 2 |
| 10 кгс ~ 20 кгс | 15 | 4 | 0.5 | 2.5 | 4 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
