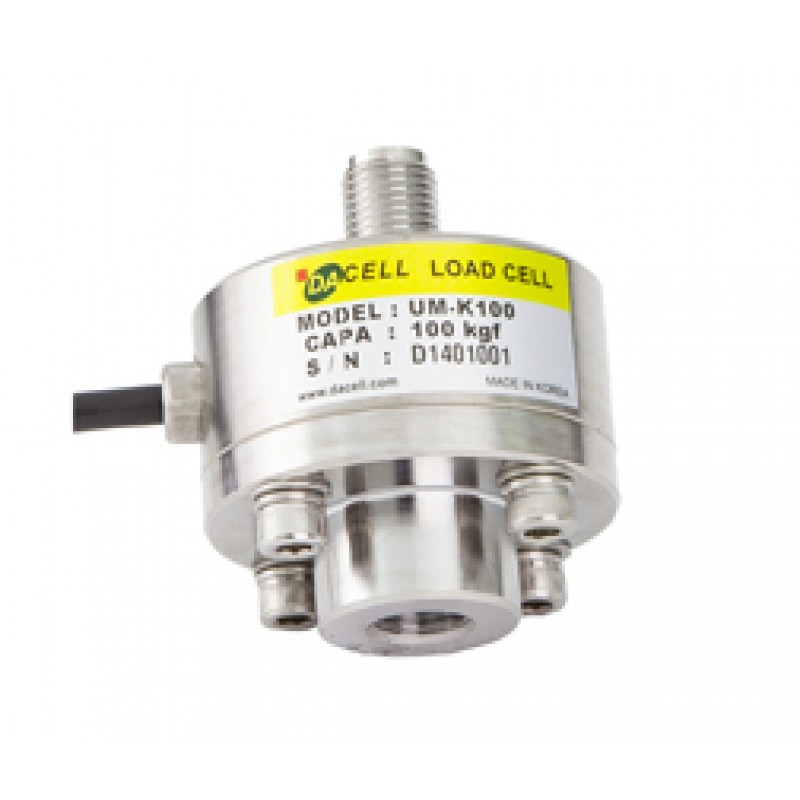

• Миниатюрные тензометрические датчики силы сжатия и растяжения DACELL UMF
  • Dacell
  • Код товара: UMF
  • Доступность: Предзаказ


Миниатюрные датчики силы сжатия и растяжения DACELL серии UMF в диапазоне 50 кгс ~ 2 тс

Особенности датчиков силы UMF

  • Данные датчики силы имеют малые размеры и вес;
  • Класс защиты IP66.

Технические характеристики датчиков силы UMF

Параметр Значение
Номинальный диапазон (н.д.) 50 кгс, 100 кгс, 200 кгс, 500 кгс, 1 тс, 2 тс (490.3 Н, 980.7 Н, 1.961 кН, 4.903 кН, 9.807 кН, 19.61кН)
Номинальный выходной сигнал (н.в.с.) 2 мВ/В ± 0.4%
Нелинейность 0.15%н.в.с.
Гистерезис 0.1%н.в.с.
Повторяемость 0.05% н.в.с.
Баланс ноля ±2% н.в.с.
Температурный эффект для номинального выходного сигнала 0.1% от НАГРУЗКА / 10ºС
Температурный эффект для баланса ноля 0.05% н.в.с. / 10ºС
Температурный диапазон, компенсированный от -10 ºС до 70ºС
Температурный диапазон, безопасный от -10 ºС до 80ºС
Терминальное сопротивление, вход 350 Ом ± 50 Ом
Терминальное сопротивление, выход 350 Ом ± 2 Ом
Сопротивление изоляции мост/корпус 2000 МОм
Рекомендованное питание 10 В
Безопасная перегрузка 150% н.д.
Кабель Ø5 мм, 4 жилы, 3 м

Габаритные размеры и чертеж миниатюрных датчиков силы сжатия и растяжения DACELL серии UMF

*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
