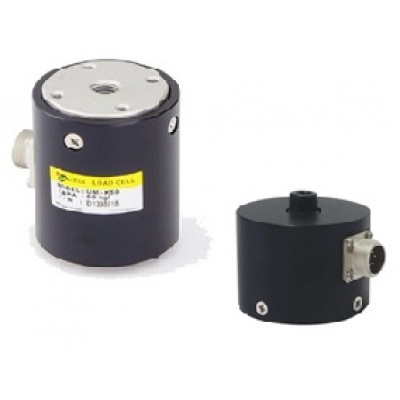

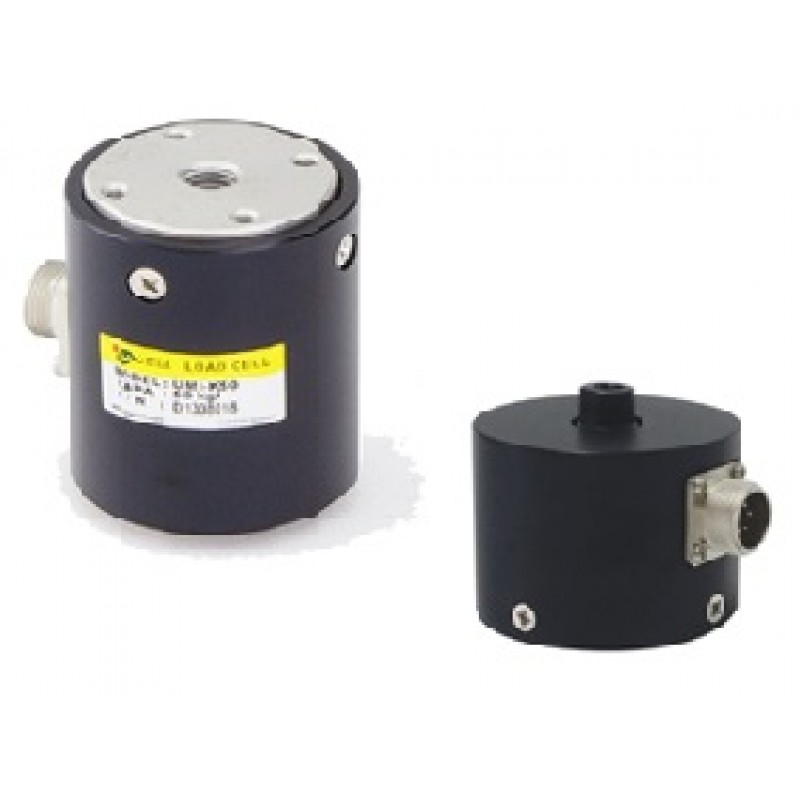

Миниатюрные датчики силы сжатия и растяжения DACELL серии UMI с диапазонами 100 гс ~ 5 кгс и 10 кгс ~ 2 тс.
Особенности датчиков силы UMI
- Универсальные датчики силы и растяжения;
- Высокая точность и превосходная надежность;
- Высокое выходное напряжение;
- Используется в том числе и в автомобильной промышленности.
Технические характеристики датчиков силы UMI
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 100, 200, 500 гс, 1, 2, 5, 10, 20, 50, 100, 200, 500 кгс, 1, 2 тс |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В ± 1% (100 гс ~ 5 кгс: 1 мВ/В ± 1%) |
| Нелинейность | 0.03% н.в.с. |
| Гистерезис | 0.03% н.в.с. |
| Повторяемость | 0.03% н.в.с. |
| Баланс ноля | ±2% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.1% от НАГРУЗКА / 10ºС |
| Температурный эффект баланса ноля | 0.05% н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | от -10 ºС до 50ºС |
| Температурный диапазон, безопасный | от -20 ºС до 80ºС |
| Терминальное сопротивление | 350 Ом ± 1% |
| Сопротивление изоляции | 2000 МОм |
| Рекомендованное питание | 10 В (100 гс ~ 5 кгс: 5 В) |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø5 ± 0.5 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия и растяжения DACELL серии UMI диапазона 100 гс ~ 5 кгс
Таблица размеров (мм)
| Модель | Диапазон | ØА | B | C | ØD | ØE | F | G | H | I | J | Вес (кг) |
| UMI-G100 | 100 гс (0.980 Н) | 52 | 45 | 37 | 47 | 10.5 | M4×0.7DP8 | 7 | 1 | 38 | 4-M4 DP6 | 0.5 |
| UMI-G200 | 200 гс (1.961 Н) | 52 | 45 | 37 | 47 | 10.5 | M4×0.7DP8 | 7 | 1 | 38 | 4-M4 DP6 | |
| UMI-G500 | 500 гс (4.903 Н) | 52 | 45 | 37 | 47 | 10.5 | M4×0.7DP8 | 7 | 1 | 38 | 4-M4 DP6 | |
| UMI-K1 | 1 кгс (9.807 Н) | 52 | 45 | 37 | 47 | 10.5 | M6×1.0DP8 | 7 | 1 | 38 | 4-M4 DP6 | |
| UMI-K2 | 2 кгс (19.61 Н) | 52 | 45 | 37 | 47 | 12 | M6×1.0DP8 | 7 | 1 | 38 | 4-M4 DP6 | |
| UMI-K5 | 5 кгс (49.03 Н) | 52 | 45 | 37 | 47 | 12 | M6×1.0DP8 | 7 | 1 | 38 | 4-M4 DP6 |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия и растяжения DACELL серии UMI диапазона 10 кгс ~ 2 тс
Таблица размеров (мм)
| Модель | Диапазон | ØА | B | C | ØD | ØE | F | G | H | I | J | Вес (кг) |
| UMI-K10 | 10 кгс (98.07 Н) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | 1 |
| UMI-K20 | 20 кгс (196.1 Н) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | |
| UMI-K50 | 50 кгс (490.3 Н) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | |
| UMI-K100 | 100 кгс (980.7 Н) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | |
| UMI-K200 | 200 кгс (1.961 кН) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | |
| UMI-K500 | 500 кгс (4.903 кН) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | |
| UMI-T1 | 1 тс (9.807 кН) | 60 | 80 | 73 | 50 | 20 | M12×1.75DP15 | 5 | 2 | 40 | 4-M5 DP10 | 2 |
| UMI-T2 | 2 тс (19.61 кН) | 88 | 110 | 102 | 80 | 36 | M18×1.5DP22 | 5 | 3 | 55 | 4-M6 DP12 | 3 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
