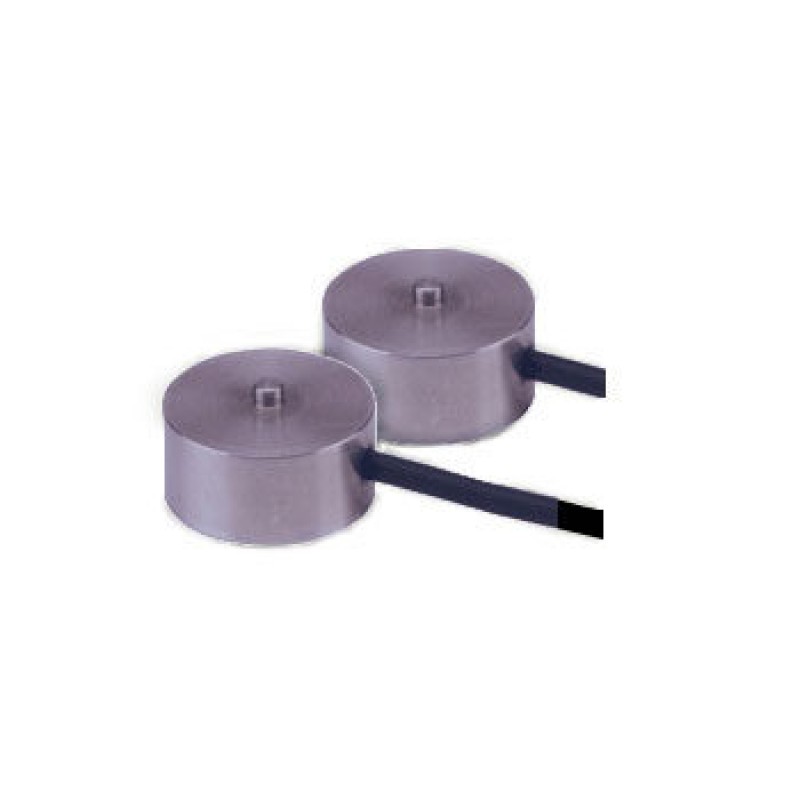

Миниатюрные тензометрические датчики силы сжатия CMM
-
- Код товара: CMM
- Доступность: Предзаказ
Цена по запросу
человек сейчас смотрят это оборудование!
-
Гарантия высокого качества и лучшей цены
-
Быстрая доставка по всей России
Миниатюрные датчики силы сжатия DACELL серии CMM на 1, 2, 5, 10, 20, 50, 100, 200, 300, 500 кгс
Особенности датчиков силы CMM
- Оптимальны для анализа распределения веса;
- Компактные размеры и малый вес;
- Невысокая стоимость;
- Конструкция из нержавеющей стали.
Технические характеристики датчиков силы CMM
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 1, 2, 5, 10, 20, 50, 100, 200, 300, 500 кгс |
| Номинальный выходной сигнал (н.в.с.) | 0.7 мВ/В … 1.2 мВ/В |
| Нелинейность | не более 1.0% н.в.с. |
| Гистерезис | 1.0% н.в.с. |
| Повторяемость | 1.0% н.в.с. |
| Баланс ноля | ±5% от н.в.с. |
| Температурный диапазон, допустимый | -20 … +70ºС |
| Терминальное сопротивление, вход | 350 Ом ± 10% |
| Терминальное сопротивление, выход | 350 Ом ± 5% |
| Рекомендованное питание | 5В постоянного тока |
| Безопасная перегрузка | 150% н.д. |
| Кабель | Ø3 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия DACELL серии CMM
| Модель | Номинальный диапазон | A | B | C | ØD | Вес, кг |
| CMM-K1 | 1 кгс (9.807 Н) | 16 | 12 | 2 | 2,5 | 0,2 |
| CMM-K2 | 2 кгс (19.61 Н) | 16 | 12 | 2 | 2,5 | 0,2 |
| CMM-K5 | 5 кгс (49.03 Н) | 16 | 12 | 2 | 2,5 | 0,2 |
| CMM-K10 | 10 кгс (98.07 Н) | 20 | 11,5 | 2 | 2,5 | 0,2 |
| CMM-K20 | 20 кгс (196.1 Н) | 20 | 11,5 | 2 | 2,5 | 0,2 |
| CMM-K50 | 50 кгс (490.3 Н) | 20 | 11,5 | 2 | 2,5 | 0,2 |
| CMM-K100 | 100 кгс (980.7 Н) | 20 | 11,5 | 2 | 2,5 | 0,2 |
| CMM-K200 | 200 кгс (1.961 кН) | 20 | 11,5 | 2 | 2,5 | 0,2 |
| CMM-K300 | 300 кгс (2.942 кН) | 20 | 14 | 0,7 | 4 | 0,3 |
| CMM-K500 | 500 кгс (4.903 кН) | 20 | 14 | 0,7 | 4 | 0,3 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
