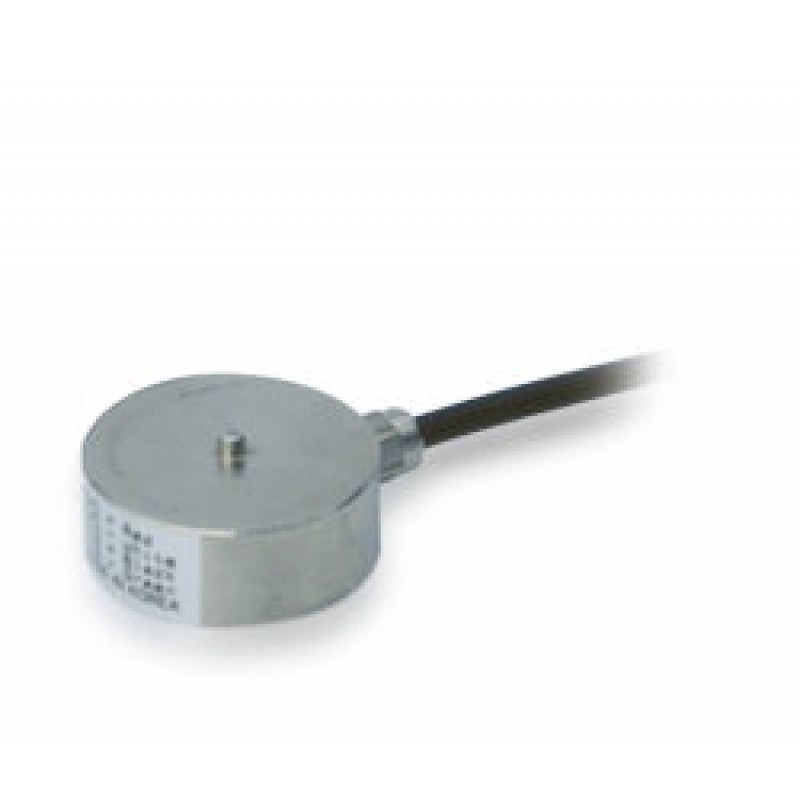

• Миниатюрные тензометрические датчики силы сжатия CMM2
  • Dacell
  • Код товара: CMM2
  • Доступность: Предзаказ


Миниатюрные датчики силы сжатия DACELL серии CMM2 на 1, 2, 5, 10, 20, 50, 100, 200, 300, 500 кгс, 1, 2, 3 тс.

Особенности датчиков силы CMM2

  • Оптимальны для анализа распределения веса;
  • Компактные размеры и малый вес;
  • Невысокая стоимость;
  • Конструкция из нержавеющей стали.

Технические характеристики датчиков силы CMM2

Параметр
Значение
Номинальный диапазон (н.д.)
1, 2, 5, 10, 20, 50, 100, 200, 300, 500 кгс, 1, 2, 3 тс
Номинальный выходной сигнал (н.в.с.)
0.7 мВ/В … 1.2 мВ/B
Нелинейность
не более 1.0% н.в.с. (1~3 тс: не более 2% н.в.с.)
Гистерезис
1.0% н.в.с.
Повторяемость
1.0% н.в.с.
Баланс ноля
±5% от н.в.с.
Температурный диапазон, допустимый
-20 … +70ºС
Терминальное сопротивление, вход
350 Ом ± 10%
Терминальное сопротивление, выход
350 Ом ± 5%
Рекомендованное питание
5В постоянного тока
Безопасная перегрузка
150% н.д.
Кабель
Ø3 мм, 4 жилы, 3 м

Габаритные размеры и чертеж миниатюрных датчиков силы сжатия DACELL серии CMM2

Модель
Номинальный диапазон
A
B
PCD C

ØD

Вес, кг
CMM2-K1
1 кгс (9.807Н)
21
12
17
2,5
0,3
CMM2-K2
2 кгс (19.61Н)
21
12
17
2,5
0,3
CMM2-K5
5 кгс (49.03Н)
21
12
17
2,5
0,3
CMM2-K10
10 кгс (98.07Н)
26
12
21
2,5
0,3
CMM2-K20
20 кгс (196.1Н)
26
12
21
2,5
0,3
CMM2-K50
50 кгс (490.3Н)
26
12
21
2,5
0,3
CMM2-K100
100 кгс (980.7Н)
26
12
21
2,5
0,3
CMM2-K200
200 кгс (1.961 кН)
26
12
21
2,5
0,3
CMM2-K300
300 кгс (2.942 кН)
26
14
21
4
0,3
CMM2-K500
500 кгс (4.903 кН)
26
14
21
4
0,3
CMM2-T1
1 тс (9.807 кН)
26
14
21
4
0,3
CMM2-T2
2 тс (19.61 кН)
26
14
21
4
0,3
CMM2-T3
3 тс (29.42 кН)
26
14
21
8
0,3


*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
