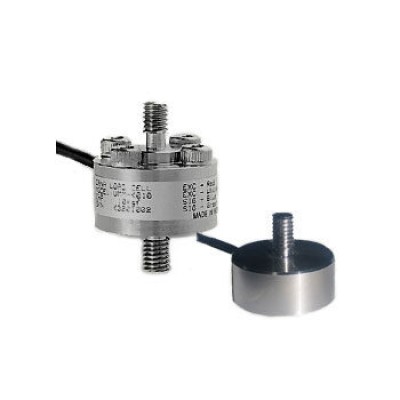

Миниатюрные датчики силы сжатия и растяжения DACELL серии UMM, UMMA на 1 ~ 200 кгс.
Особенности датчиков силы UMM, UMMA
- Универсальные датчики силы и растяжения;
- Данные датчики силы имеют малые размеры и вес;
- Невысокая стоимость;
- Класс защиты IP66.
Технические характеристики датчиков силы UMM, UMMA
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 1, 2, 5, 10, 20, 50, 100, 200 кгс |
| Номинальный выходной сигнал (н.в.с.) | 0.7 ~ 1.2 мВ/В |
| Нелинейность | 0.1%н.в.с. |
| Гистерезис | 0.1%н.в.с. |
| Повторяемость | 0.1% н.в.с. |
| Баланс ноля | ±2% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.1% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.05% н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | от -10 ºС до 60ºС |
| Температурный диапазон, безопасный | от -10 ºС до 80ºС |
| Терминальное сопротивление, вход | 350 Ом ± 30 Ом |
| Терминальное сопротивление, выход | 350 Ом ± 2 Ом |
| Сопротивление изоляции мост/корпус | 2000 МОм |
| Рекомендованное питание | 5 В |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø3 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия и растяжения DACELL серии UMM, UMMA
Таблица размеров (UMM), мм
| Модель | Диапазон | UMM | ||||
| А | B | C | D | E | ||
| UMM-K1 | 1кгс (9.807 Н) | 23 | 34 | 20 | M3×0.5 | 14 |
| UMM-K2 | 2 кгс (19.61 Н) | 23 | 34 | 20 | M3×0.5 | 14 |
| UMM-K5 | 5 кгс (49.03 Н) | 23 | 34 | 20 | M3×0.5 | 14 |
| UMM-K10 | 10 кгс (98.07 Н) | 27 | 37 | 30 | M6×1 | 17 |
| UMM-K20 | 20 кгс (196.1 Н) | 27 | 37 | 30 | M6×1 | 17 |
| UMM-K50 | 50 кгс (490.3 Н) | 27 | 37 | 30 | M6×1 | 17 |
| UMM-K100 | 100 кгс (980.7 Н) | 27 | 37 | 30 | M6×1 | 17 |
| UMM-K200 | 200 кгс (1.961 кН) | 27 | 37 | 30 | M6×1 | 17 |
Таблица размеров (UMMA), мм
| Модель | Диапазон | UMMA | |||||
| А | B | C | D | E | F | ||
| UMMA-K1 | 1кгс (9.807 Н) | 23 | 20 | 10 | M3×0.5 | 18 | M3DP5 |
| UMMA-K2 | 2 кгс (19.61 Н) | 23 | 20 | 10 | M3×0.5 | 18 | M3DP5 |
| UMMA-K5 | 5 кгс (49.03 Н) | 23 | 20 | 10 | M3×0.5 | 18 | M3DP5 |
| UMMA-K10 | 10 кгс (98.07 Н) | 27 | 21 | 11 | M6×1 | 22 | M3DP5 |
| UMMA-K20 | 20 кгс (196.1 Н) | 27 | 21 | 11 | M6×1 | 22 | M3DP5 |
| UMMA-K50 | 50 кгс (490.3 Н) | 27 | 21 | 11 | M6×1 | 22 | M3DP5 |
| UMMA-K100 | 100 кгс (980.7 Н) | 27 | 21 | 11 | M6×1 | 22 | M3DP5 |
| UMMA-K200 | 200 кгс (1.961 кН) | 27 | 21 | 11 | M6×1 | 22 | M3DP5 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
