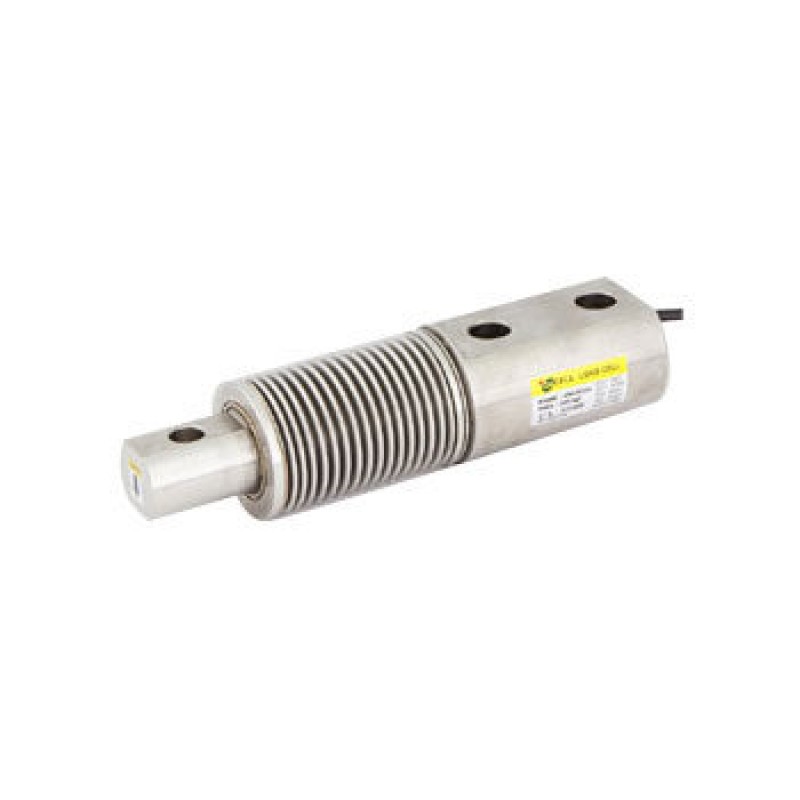

• Тензометрические датчики силы балочного типа CBC
  • Dacell
  • Код товара: CBC
  • Доступность: Предзаказ


Датчики силы балочного типа CBC с диапазоном измерения: 10 кгс ~ 500 кгс.

Особенности датчиков балочного типа CBC

  • Сильфонное уплотнение из нержавеющей стали;
  • компактные, легкие и простые в установке;
  • класс защиты IP67.

Технические характеристики датчиков балочного типа CBC

Параметр Значение
Номинальный диапазон (н.д.) 10, 20, 50, 100, 200, 500кгс
Номинальный выходной сигнал (н.в.с.) 2 мВ/В ± 0.5%
Нелинейность 0.03%н.в.с.
Гистерезис 0.02% н.в.с.
Повторяемость 0.02% н.в.с.
Баланс ноля ±1%н.в.с.
Температурный эффект для номинального выходного сигнала 0.02% от НАГРУЗКА / 10ºС
Температурный эффект для баланса ноля 0.02% н.в.с. / 10ºС
Температурный диапазон, компенсированный от -10ºС до 70ºС
Температурный диапазон, безопасный от -20ºС до 80ºС
Терминальное сопротивление, вход 350 ± 50 Ом
Терминальное сопротивление, выход 350 ± 5 Ом
Сопротивление изоляции 2000МОм
Рекомендованное питание 10 В
Безопасная перегрузка 150% н.д.
Кабель Ø5 4 жилы, 3 м



Габаритные размеры и чертеж датчиков балочного типа DACELL серии CBC

Таблица размеров датчиков силы CBC (мм)

Диапазон A B C D E F G H I J K L M N O Вес, кг

10 ~ 100 кгс
(98.1 Н ~ 980.7 Н)

130 10 72 35 13 39 20 9 42 8.5 8.5 20 58 17 35 1.0

200 ~ 500 кгс
(1.9 кН ~ 4.90 кН)

200 20 120 45 15 50 29 14 52 12 14 40 80 25 40 1.8

*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
