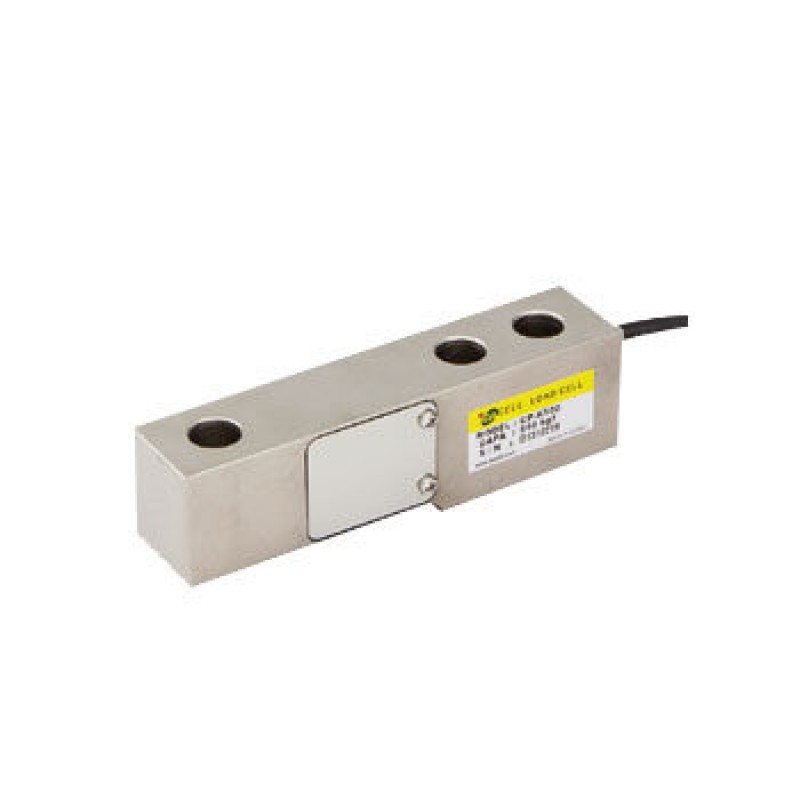

Датчики силы балочного типа CP, CPC на 50 кгс ~ 12 тс
Особенности датчиков балочного типа CP, CPC
- Компактные и недорогие датчики силы сжатия сдвигового типа;
- Для платформенных и резервуарных весов;
Технические характеристики датчиков балочного типа CP, CPC
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 50 кгс, 100 кгс, 150 кгс, 300 кгс, 500 кгс, 1 тс, 2 тс, 3 тс, 5 тс, 6 тс, 10 тс, 12 тс |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В ± 0.1% |
| Нелинейность | 0.02% н.в.с |
| Гистерезис | 0.02% н.в.с |
| Повторяемость | 0.02% н.в.с |
| Ползучесть (20 мин) | 0.03% н.в.с. |
| Баланс ноля | ± 5% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.02% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.05% н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | от -10 ℃ до 50 ℃ |
| Температурный диапазон, безопасный | от -20 ℃ до 80 ℃ |
| Терминальное сопротивление, вход | 350± 30 Ом |
| Терминальное сопротивление, выход | 350± 3 Ом |
| Сопротивление изоляции | 2000 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 150% н.д. |
| Кабель | 50 кгс ~ 6 тс: Ø 5 ± 0.3 мм, 4 жилы, 3 м 10 тс ~ 12 тс: Ø 7 ± 0.3 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж датчиков балочного типа DACELL серии CP, CPC
Таблица размеров (мм)
| Диапазон | A | B | C | D | E | F | G | H | I | Ø J | Ø K | Вес (кг) |
50 ~ 300 кгс |
135 | 36 | 26 | 17 | 75 | 25 | 18 | 32 | 58 | 11.5 | 11.5 | 0.5 |
500 кгс ~ 2 тс |
135 | 38 | 30 | 17 | 75 | 25 | 18 | 34 | 58 | 13.5 | 13.5 | 1.1 |
3 ~ 5 тс, |
170 | 48 | 38 | 20 | 85 | 50 | 15 | 39 | 79 | 18.5 | 18.5 | 2.3 |
6 тс |
203 | 48 | 50 | 23 | 95 | 62 | 23 | 39 | 110 | 24.5 | 24.5 | 3.5 |
| 10 ~ 12 тс | 263 | 60 | 60 | 30 | 118 | 90 | 25 | 52 | 143 | 26 | 26 | 9 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
