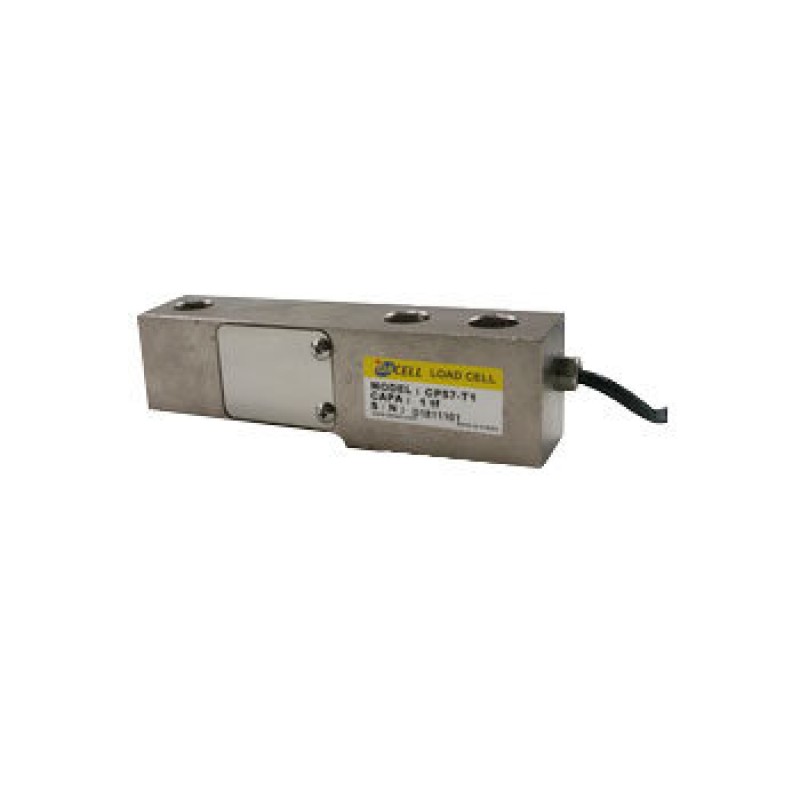

Датчики силы балочного типа CP57 с диапазоном 500 кгс ~ 10 тс
Особенности датчиков балочного типа CP57
- Одноконечный консольный датчик силы.
- Для высокоточных платформенных весов и разнообразных приложений для взвешивания.
- Никелированная легированная сталь.
Технические характеристики датчиков балочного типа CP57
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 500 кгс, 1 тс, 2 тс, 3 тс, 5 тс, 10 тс |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В ± 0.1% |
| Нелинейность | 0.02% н.в.с |
| Гистерезис | 0.02% н.в.с |
| Повторяемость | 0.02% н.в.с |
| Ползучесть (20 мин) | 0.03% н.в.с. |
| Баланс ноля | ± 5% н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.02% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.05% н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | от -10 ℃ до 50 ℃ |
| Температурный диапазон, безопасный | от -20 ℃ до 80 ℃ |
| Терминальное сопротивление, вход | 350± 30 Ом |
| Терминальное сопротивление, выход | 350± 3 Ом |
| Сопротивление изоляции | 2000 МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 150% н.д. |
| Кабель | Ø5 ± 0.3 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж датчиков балочного типа DACELL серии CP57
Таблица размеров (мм)
| Диапазон | A | B | C | D | E | F | G | H | I | Ø J | Ø K | Вес (кг) |
500 кгс ~ 2 тс |
131 | 38 | 30 | 12.7 | 76.2 | 25.4 | 16.7 | 34 | 57 | 13.5 | 13.5 | 1.1 |
3 ~ 5 тс, |
171 | 44.5 | 38 | 19 | 95 | 38 | 19 | 38 | 76.2 | 20.5 | 20 | 2.3 |
10 тс |
222.3 | 57.2 | 50.8 | 25.4 | 120.7 | 50.8 | 25.4 | 50.8 | 108 | 26.2 | 26.2 | 9 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
