- Код товара: CBC25
- Доступность: Нет в наличии

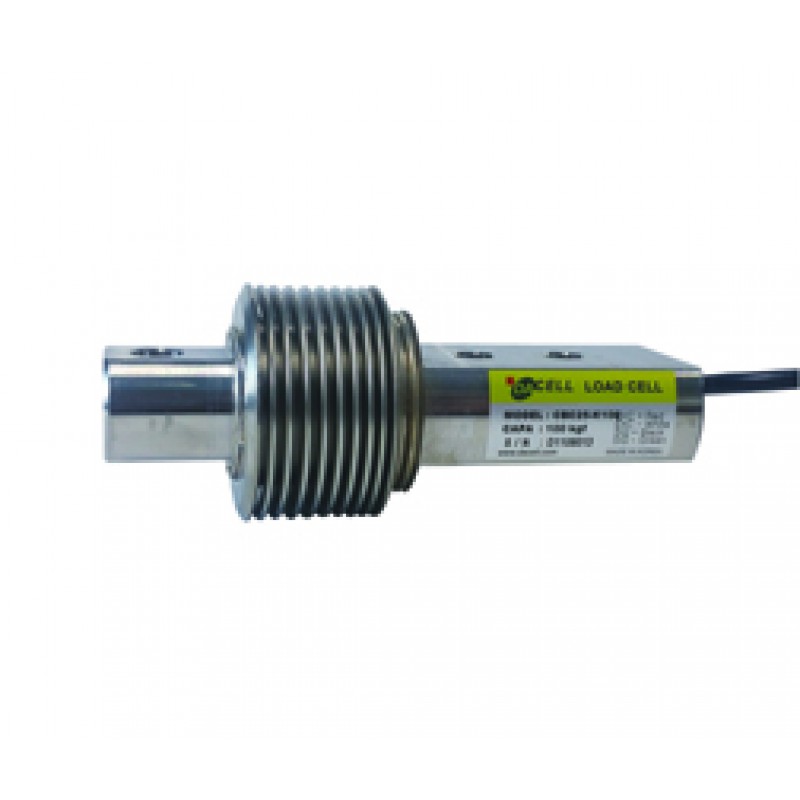

Датчики силы балочного типа CBC25 диапазон: 10 кгс ~ 300 кгс.
Особенности датчиков балочного типа CBC25
- Сильфонное уплотнение из нержавеющей стали.
- Компактные, легкие и простые в установке.
Технические характеристики датчиков балочного типа CBC25
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 10, 20, 50, 100, 200, 300кгс (98.07 Н ~ 2.940 кН) |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В ± 0.5% |
| Нелинейность | 0.05% н.в.с. |
| Гистерезис | 0.05% н.в.с. |
| Повторяемость | 0.03% н.в.с. |
| Баланс ноля | ±1%н.в.с. |
| Температурный эффект для номинального выходного сигнала | 0.02% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | 0.02% н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | от -10ºС до 60ºС |
| Температурный диапазон, безопасный | от -20ºС до 80ºС |
| Терминальное сопротивление, вход | 350 ± 50 Ом |
| Терминальное сопротивление, выход | 350 ± 5 Ом |
| Сопротивление изоляции | 5000МОм |
| Рекомендованное питание | 10 В |
| Безопасная перегрузка | 120% н.д. |
| Кабель | Ø5 4 жилы, 3 м |
Габаритные размеры и чертеж датчиков балочного типа DACELL серии CBC25
Таблица размеров (мм)
| Диапазон | A | B | C | D | E | F |
| 10, 20, 50 кгс | 27 | 18 | 65 | 10 | 6.6 | 8.1 |
| 100, 200, 300 кгс | 25 | 20 | 65 | 10 | 8.4 | 10.1 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
