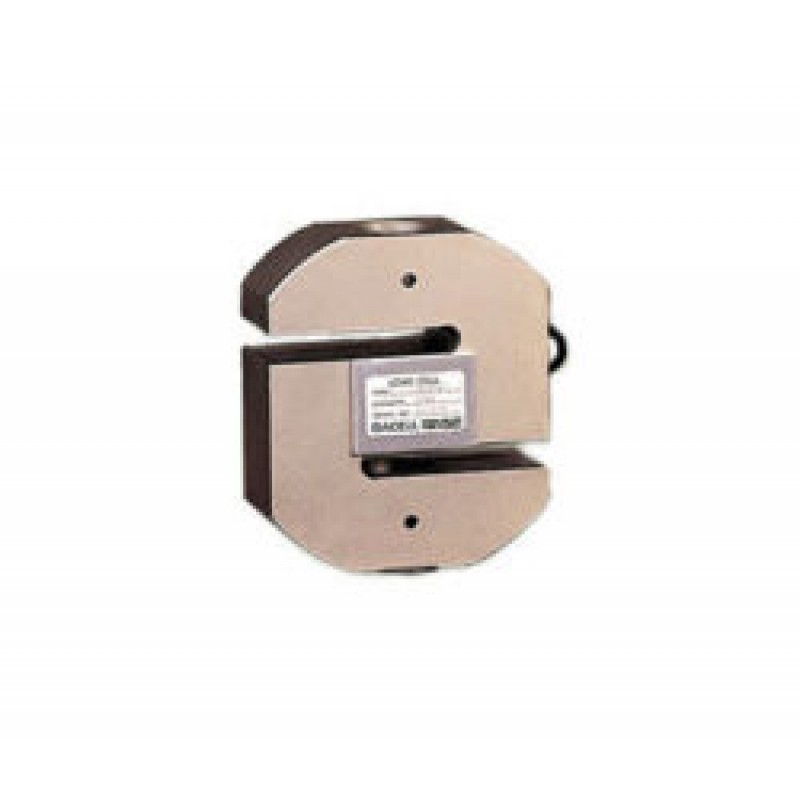

Универсальные S-образные датчики силы на 2, 5, 10, 20, 25, 50, 100, 200, 300, 500 кгс, 1, 2, 3, 5, 10 тс.
Особенности датчиков силы растяжения и сжатия UU
- Повышенная точность;
- Компактные размеры и малый вес;
Технические характеристики датчиков силы UU
Параметр
| Значение
|
Номинальный диапазон (н.д.)
| 2, 5, 10, 20, 25, 50, 100, 200, 300, 500 кгс, 1, 2, 3, 5, 10 тс.
|
Номинальный выходной сигнал (н.в.с.)
| 2.0 мВ/В±1% (2 кгс, 5 кгс: 1.5 мВ/В±1%)
|
Нелинейность
| 0,03% н.в.с.
|
Гистерезис
| 0,03% н.в.с.
|
Повторяемость
| 0,03% н.в.с.
|
Баланс ноля
| ±2% от н.в.с.
|
Температурный эффект для номинального выходного сигнала
| 0.05% от НАГРУЗКА / 10ºС
|
Температурный эффект для баланса ноля
| 0.1% от н.в.с. / 10ºС
|
Температурный диапазон, компенсированный
| -10 … +60ºС
|
Температурный диапазон, безопасный
| -20 … +80ºС
|
Терминальное сопротивление, вход
| 350 Ом ± 50 Ом
|
Терминальное сопротивление, выход
| 350 Ом ± 2 Ом
|
Сопротивление изоляции мост / корпус
| 2000 МОм
|
Рекомендованное питание
| 10В постоянного тока
|
Безопасная перегрузка
| 150% н.д.
|
Кабель
| 2 кгс ~ 5 кгс: Ø3 мм, 4 жилы, 3 м / 10 кгс ~ 10 тс: Ø5 мм, 4 жилы, 3 м
|
Габаритные размеры и чертеж миниатюрных датчиков силы растяжения и сжатия DACELL серии UU

Модель
| Номинальный диапазон
| A
| B
| C
| D
| E
| F
| Вес, кг
|
UU-K2
| 2 кгс (19.61Н)
| 60
| 50
| 13
| 16
| 10
| М6x1
| 0,4
|
UU-K5
| 5 кгс (49.03Н)
| 60
| 50
| 13
| 16
| 10
| М6x1 | 0,4
|
UU-K10
| 10 кгс (98.07 Н)
| 70
| 52
| 13
| 18
| 13
| М6x1
| 0,4
|
UU-K20
| 20 кгс (196.1 Н)
| 70
| 52
| 13
| 18
| 13
| М6x1
| 0,4
|
UU-K25
| 25 кгс (245 Н)
| 70
| 52
| 13
| 18
| 13
| М6x1
| 0,4
|
UU-K50
| 50 кгс (490.3 Н)
| 70
| 52
| 18
| 24
| 13
| М12x1.75
| 0,4
|
UU-K100
| 100 кгс (980.7 Н)
| 70
| 52
| 18
| 24
| 13
| M12x1.75
| 0,4
|
UU-K200
| 200 кгс (1.961 кН)
| 70
| 52
| 18
| 24
| 13
| M12x1.75
| 0,4
|
UU-K300
| 300 кгс (2.9412 кН)
| 70
| 52
| 18
| 24
| 13
| M12x1.75
| 0,4
|
UU-K500
| 500 кгс (4.903 кН)
| 70
| 62
| 22
| 25
| 15
| M12x1.75
| 0,8
|
UU-T1
| 1 тс (9.807 кН)
| 70
| 62
| 22
| 25
| 15
| M12x1.75
| 0,8
|
UU-T2
| 2 тс (19.61 кН)
| 96
| 84
| 30
| 35
| 21
| M20x1.5
| 2
|
UU-T3
| 3 тс (29.42 кН)
| 120
| 96
| 35
| 41
| 30
| M24x2
| 3
|
UU-T5
| 5 тс (49.03 кН)
| 120
| 96
| 40
| 44
| 30
| M24x2
| 3
|
UU-T10
| 10 тс (98.07 кН)
| 165
| 140
| 60
| 66
| 46
| M39x2
| 8,5
|
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
