- Код товара: UU90
- Доступность: Предзаказ

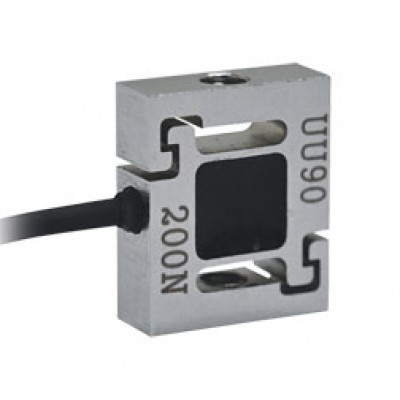

Универсальные миниатюрные датчики силы сжатия и растяжения DACELL серии UU90 на на 5, 10, 20, 25, 30, 50, 100, 200 кгс.
Особенности датчиков силы UU90
- Диапазон нагрузок: 5 кгс ~ 200 кгс;
- Компактные размеры;
- Точные и компактные датчики сил растяжения / сжатия.
Технические характеристики датчиков силы UU90
| Номинальный диапазон (н.д.) | 5, 10, 20, 25, 30, 50, 100, 200 кгс |
| Номинальный выходной сигнал (н.в.с.) | 2 мВ/В ± 25% |
| Нелинейность | 0.1% н.в.с. |
| Гистерезис | 0.1% н.в.с. |
| Повторяемость | 0.1% н.в.с. |
| Баланс ноля | ±3% н.в.с. |
| Температурный эффект для номинального выходного сигнала | ±0.05% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | ±0.1% от н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | от -10ºС до 60ºС |
| Температурный диапазон, безопасный | от -20ºС до 80ºС |
| Терминальное сопротивление, вход | 350 Ом ± 50 Ом |
| Терминальное сопротивление, выход | 350 Ом ± 2 Ом |
| Сопротивление изоляции мост / корпус | 2000 МОм |
| Рекомендованное питание | 5 В |
| Безопасная перегрузка | 150% н.д. |
| Кабель | Ø2.4 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж миниатюрных датчиков силы сжатия и растяжения DACELL серии UU90
Таблица размеров (мм) для UU90
| Диапазон (кгс) | A | B | C | D |
| 5, 10, 20 | 19 | 16 | 6 | M4 |
| 25, 30, 50, 100, 200 | 40 | 26 | 14 | M8 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
