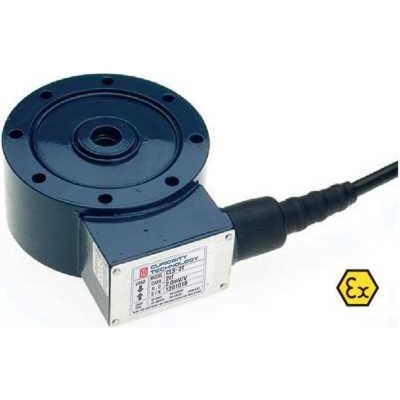

Низкопрофильный датчик силы растяжения и сжатия 500 кг, 1, 2, 3, 5, 10, 20, 50, 100, 200 тс
Технические характеристики датчиков силы CLS
Максимальная нагрузка кгс,тс |
500 кгс,1, 2, 3, 5, 10, 20, 30, 50, 100, 200 тс |
|
Выходной сигнал мВ/В |
2.0 ±0.05 |
|
Балансноля мВ/В |
0 ±0.02 |
|
Классточности |
A |
В |
Нелинейность%RO |
0.02 |
0.05 |
Стабильность%RO |
0.01 |
0.02 |
Ползучесть(30 мин.)%RO |
0.03 |
0.03 |
Влияниетемператур |
|
|
Нулевоезначение %RO/10°C |
0.03 |
0.03 |
Значениевыхода%RO/10°C |
0.03 |
0.03 |
Рекомендуемоепитание В |
10 |
|
Максимальное питание В |
15 |
|
Сопротивление Вход, Ом Выход, Ом Изоляция, МОм |
|
|
350 ±+ 3.5 |
||
350 ± 3.5 |
||
>2,000@50В |
||
Компенсированная температура°С |
от -10 до +40оС |
|
Рабочая температура°С |
от -20 до +80оС |
Габаритные размеры и чертеж универсальных датчиков силы растяжения и сжатия CLS
Габаритные размеры
Модель |
Нагрузка |
A |
В |
С |
D |
E |
F |
G |
H |
I |
J |
CLS -500L |
500кгс |
110 |
46 |
4 |
1 |
38 |
68 |
139,5 |
8-Ø 6,6 |
97,2 |
М16х3,0 |
CLS -1 |
1тс |
||||||||||
CLS -2 |
2тс |
||||||||||
CLS -3 |
3тс |
||||||||||
CLS -5 |
5тс |
120 |
46 |
4 |
1 |
38 |
68 |
149,5 |
8-Ø9 |
97,2 |
М18х3,0 |
CLS -10 |
10тс |
138 |
60 |
11 |
1 |
38 |
68 |
167,5 |
8-Ø11 |
97,2 |
240х3,0 |
CLS -20/30 |
20/30тс |
184 |
80 |
21 |
1 |
38 |
68 |
213,5 |
8-Ø14 |
97,2 |
390х3,0 |
CLS -50 |
50тс |
200 |
60 |
11 |
1 |
38 |
68 |
229,5 |
12-Ø 4,3 |
97,2 |
М45х3,0 |
CLS -100 |
100тс |
278 |
90 |
26 |
1 |
38 |
68 |
307,5 |
12-Ø16,3 |
97,2 |
М70х3,0 |
CLS-200 |
200тс |
355 |
108 |
35 |
1 |
38 |
68 |
384,5 |
12-Ø26 |
97,2 |
М90х3,0 |
