- Код товара: SLS
- Доступность: На складе

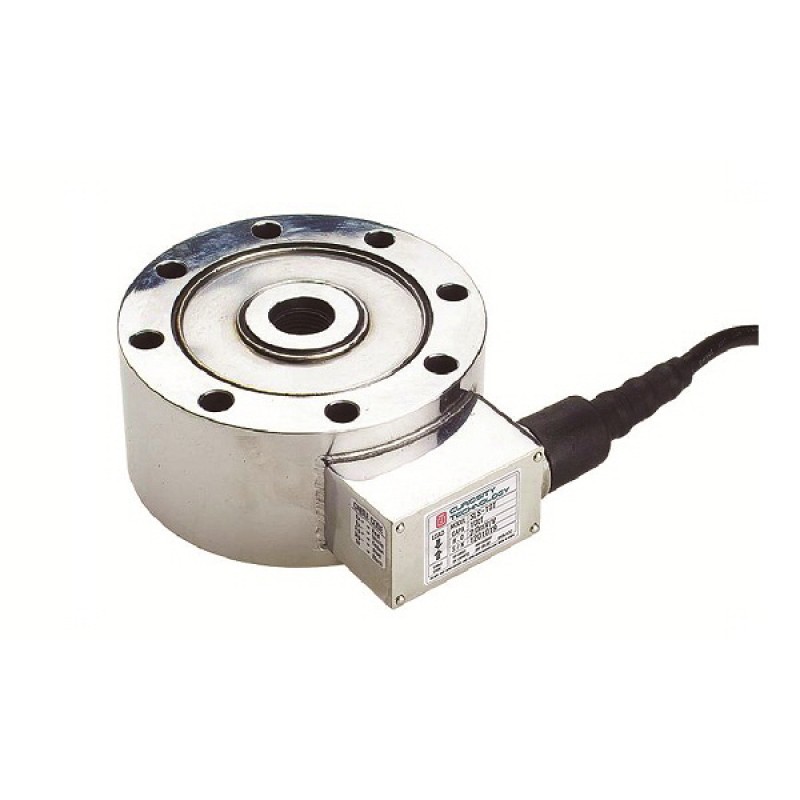

Низкопрофильный датчик силы растяжения и сжатия 1, 2, 3, 5, 10, 20, 30, 50, 100, 200 Тс
Размеры:
|
Модель |
Нагрузка |
A |
В |
С |
D |
E |
F |
G |
H |
I |
J |
|
SLS -500L |
500кгс |
110 |
46 |
4 |
1 |
38 |
68 |
139,5 |
8-Ø6,6
|
97,2 |
М16х3,0 |
|
SLS -1 |
1тс |
||||||||||
|
SLS -2 |
2тс |
||||||||||
|
SLS -3 |
3тс |
||||||||||
|
SLS -5 |
5тс |
120 |
46 |
4 |
1 |
38 |
68 |
149,5 |
8-Ø9
|
97,2 |
М18х3,0 |
|
SLS -10 |
10тс |
138 |
60 |
11 |
1 |
38 |
68 |
167,5 |
8-Ø11 |
97,2 |
240х3,0 |
|
SLS -20 |
20тс |
184 |
80 |
21 |
1 |
38 |
68 |
213,5 |
8-Ø14 |
97,2 |
390х3,0 |
|
SLS -30 |
30тс |
184 |
80 |
21 |
1 |
38 |
68 |
213,5 |
8-Ø14 |
97,2 |
390х3,0 |
|
SLS -50 |
50тс |
200 |
60 |
11 |
1 |
38 |
68 |
229,5 |
12-Ø14,3 |
97,2 |
М45х3,0 |
|
SLS -100 |
100тс |
278 |
90 |
26 |
1 |
38 |
68 |
307,5 |
12-Ø16,3 |
97,2 |
М70х3,0 |
|
SLS-200 |
200тс |
355 |
108 |
35 |
1 |
38 |
68 |
384,5 |
12-Ø26 |
97,2 |
М90х3,0 |
Технические характеристики датчиков силы SLS
|
Максимальная нагрузка, тс |
1, 2, 3, 5, 10, 20, 30, 50, 100, 200 |
|
|
Выходной сигнал, мВ/В |
2.0 ±0.05 |
|
|
Баланс ноля, мВ/В |
0 ±0.02 |
|
|
Класс точности |
A |
В |
|
Нелинейность, %RO |
0.02 |
0.05 |
|
Стабильность, %RO |
0.01 |
0.02 |
|
Ползучесть(30 мин.), %RO |
0.03 |
0.03 |
|
Влияние температур |
|
|
|
Нулевое значение, %RO/10°C |
0.03 |
0.03 |
|
Значение выхода, %RO/10°C |
0.03 |
0.03 |
|
Рекомендуемое питание, В |
10 |
|
|
Максимальное питание, В |
15 |
|
|
Сопротивление Вход, Ом Выход, Ом Изоляция, МОм |
|
|
|
350 ± 3.5 |
||
|
350 ± 3.5 |
||
|
>2,000@50В |
||
|
Компенсированная температура, °С |
от -10 до +40оС |
|
|
Рабочая температура, °С |
от -20 до +80оС |
|
