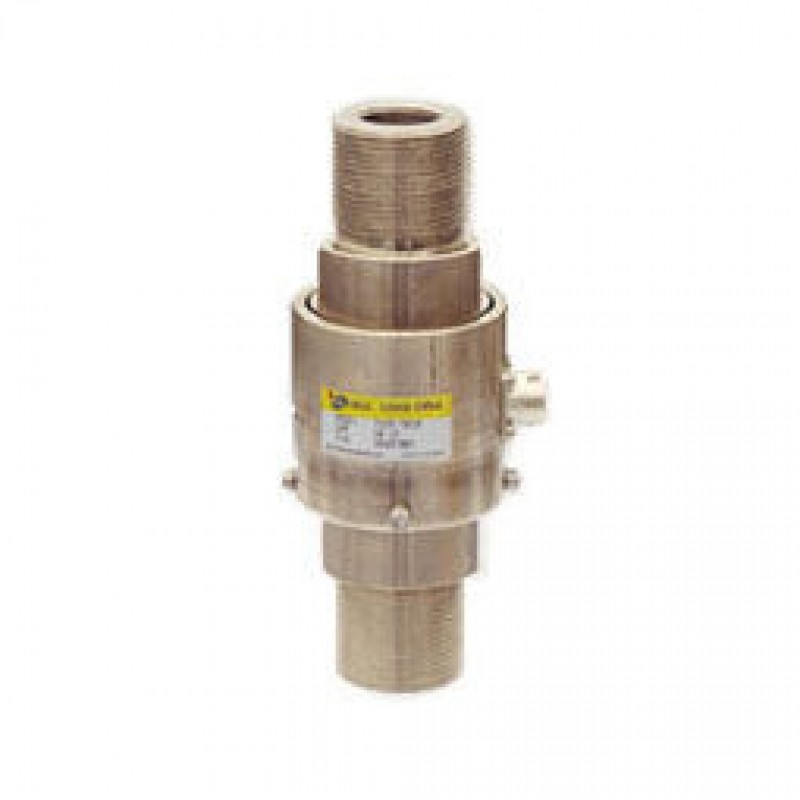

Тензометрические датчики силы растяжения и сжатия TX25
-
- Код товара: TX25
- Доступность: На складе
Цена по запросу
человек сейчас смотрят это оборудование!
-
Гарантия высокого качества и лучшей цены
-
Быстрая доставка по всей России
Датчики силы растяжения и сжатия в диапазоне измерений: 100 кгс ~ 300 тс.
Особенности датчиков силы TX25
- Применимы для работы на сжатие и растяжение;
- Применимы в разнообразных сферах измерений, в том числе в автомобильной промышленности.
Технические характеристики датчиков силы TX25
| Параметр | Значение |
| Номинальный диапазон (н.д.) | 100, 200, 500 кгс, 1, 2, 3, 5, 10, 20, 50, 100, 200, 300 тс |
| Номинальный выходной сигнал (н.в.с.) | 1 мВ/В ±1% |
| Нелинейность | 0.15% н.в.с. |
| Гистерезис | 0.15% н.в.с. |
| Повторяемость | 0.1% н.в.с. |
| Ползучесть | 0.05% н.в.с. |
| Баланс ноля | ±1% н.в.с. |
| Температурный эффект для номинального выходного сигнала | ±0.01% от НАГРУЗКА / 10ºС |
| Температурный эффект для баланса ноля | ±0.02% н.в.с. / 10ºС |
| Температурный диапазон, компенсированный | -10 … 60ºС |
| Температурный диапазон, безопасный | -20 … 80ºС |
| Терминальное сопротивление, вход | 350 Ом ± 5% |
| Терминальное сопротивление, выход | 350 Ом ± 5% |
| Сопротивление изоляции | 2000 МОм |
| Рекомендованное питание | 10 В |
| Допустимая перегрузка | 120% н.д. |
| Кабель | Ø5 мм, 4 жилы, 3 м |
Габаритные размеры и чертеж универсальных датчиков силы DACELL серии TX25
Таблица размеров (мм) для TX25
| Модель | Диапазон | A | B | ØC | D | E | Вес, кг |
| TX25-K100 | 100 кгс (980.7 Н) | 75 | 35 | 28 | M16x1.5 | 20 | 0.5 |
| TX25-K200 | 200 кгс (1.961 кН) | 75 | 35 | 28 | M16x1.5 | 20 | |
| TX25-K500 | 500 кгс (4.903 кН) | 75 | 35 | 28 | M16x1.5 | 20 | |
| TX25-T1 | 1 тс (9.807 кН) | 75 | 35 | 28 | M20x1.5 | 20 | |
| TX25-T2 | 2 тс (19.61 кН) | 75 | 35 | 28 | M20x1.5 | 20 | |
| TX25-T3 | 3 тс (29.42 кН) | 75 | 35 | 28 | M20x1.5 | 20 | |
| TX25-T5 | 5 тс (49.03 кН) | 75 | 35 | 33 | M24x2 | 20 | 0.7 |
| TX25-T10 | 10 тс (98.07 кН) | 170 | 100 | 62.5 | M39x2 | 35 | 2.5 |
| TX25-T20 | 20 тс (196.1 кН) | 190 | 90 | 63 | M39x2 | 50 | 2.8 |
| TX25-T50 | 50 тс (490.3 кН) | 245 | 105 | 85 | M64x2 | 70 | 7.5 |
| TX25-T100 | 100 тс (980.7 кН) | 340 | 140 | 115 | M80x2 | 100 | 18 |
| TX25-T200 | 200 тс (1.961 МН) | 390 | 160 | 150 | M110x2 | 115 | 36 |
| TX25-T300 | 300 тс (2.942 МН) | 450 | 194 | 169 | M125x4 | 128 | 46 |
*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.
**Модели TX25-K100, TX25-K200, TX25-K500 не внесены в Госреестр СИ РФ.
