- Код товара: TEK-VMSA
- Доступность: В наличии

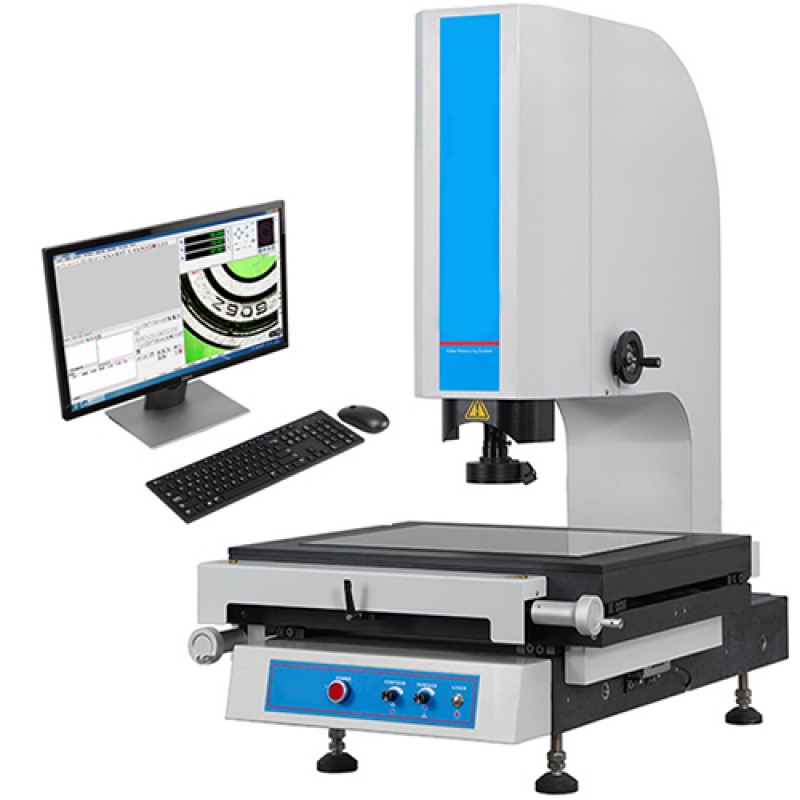

Описание возможностей видеоизмерительной системы TEK-VMSA
- Мощное измерительное программное обеспечение с функцией автоматического отслеживания края, выдача отчета.
- Технология субпиксельной сегментации улучшает разрешение границ изображения.
- Поверхностный источник холодного света можно использовать для измерения сложной заготовки.
- С помощью лазерного целеуказателя легко найти конкретное местоположение измеряемой детали.
- Жесткая конструкция на гранитном основани марки «00».
- Высокоточный позиционер и подшипники
- Видеосистема высокого разрешения
- Измерительный щуп Renishaw опция для простых целей 3D.
Технические характеристики видеоизмерительной системы TEK-VMSA
Характеристика |
Модель видеоизмерительной системы TEK-VMSA |
|||
| 2.5D модель | VMSA-2010 | VMSA-3020 | VMSA-4030 | VMSA-5040 |
| 3D модель | VMSA-2010P | VMSA-3020P | VMSA-4030P | VMSA-5040P |
Диапазон перемещения по осям X и Y, мм |
200X100 | 300x200 | 400x300 | 500x400 |
Диапазон перемещения по осм Z, мм |
200 | |||
| Габариты ДхШхВ, мм |
600X500X920 | 750x520x980 | 1000x620x990 | 1100x950x1660 |
| Масс нетто, кг |
120 | 150 | 180 | 360 |
| X,Y- точность по осям, мкм |
2.5+L/100 | |||
| Нагрузка на предметный стол, кг |
25 |
|||
| Датчик изображение |
TEO 1/3’’цветная CCD камера |
|||
| Объектив | Ручной объектив | |||
| Цифровое увеличение общее | Оптическое увеличение: 0.7~4.5x, Цифровое увеличение:20~148x | |||
| Разрешение | 0.5 мкм | |||
| Рабочее расстояние (стандартное) |
92 мм |
|||
| Просмотр объекта |
8.1 мм～1.3 мм |
|||
| Система перемещения |
X, Y-ось: полированный стержень, Z-ось: Т-образный винтовой стержень |
|||
| Процессор обработки |
RS-100 | |||
| Освещение |
Поверхность: 8-сегментный светодиод холодного света. |
|||
| Программное обеспечение |
Microsize | |||
| Рабочие условия |
Температура: 20℃±2℃, Колебания температуры <2℃/ч, Относительная влажность воздуха: 30~80% | |||
| Вибрация<0.002g,15Гц | ||||
| Электропитание | AC 100~220В, 50/60Гц, 10A | |||
