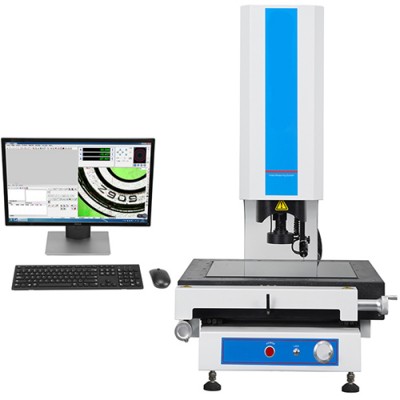

• Видеоизмерительная система TEK-VMSAF
  • Код товара: TEK-VMSAF
  • Доступность: На складе


Описание возможностей видеоизмерительной системы TEK-VMSAF

  • Автоматический фокус по оси Z
  • Мощное измерительное программное обеспечение с функцией автоматического отслеживания края, выдача отчета.
  • Технология субпиксельной сегментации улучшает разрешение границ изображения.
  • Поверхностный источник холодного света можно использовать для измерения сложной заготовки.
  • С помощью лазерного целеуказателя легко найти конкретное местоположение измеряемой детали.
  • Жесткая конструкция на гранитном основани марки «00».
  • Высокоточный позиционер и подшипники
  • Видеосистема высокого разрешения
  • Измерительный щуп Renishaw опция для простых целей 3D.

Технические характеристики видеоизмерительной системы TEK-VMSAF

Характеристика

Модель видеоизмерительной системы TEK-VMSAF

2.5D модель VMSAF-2010

VMSAF-3020

VMSAF-4030

VMSAF-5040

3D модель

VMSAF-2010P

VMSAF-3020P

VMA-4030P

VMSAF-5040P

Диапазон перемещения по осям X и Y, мм

200X100 300x200 400x300 500x400

Диапазон перемещения по осм Z, мм

200
Габариты ДхШхВ, мм
600X500X920 750x520x980 1000x620x990 1100x950x1660
Масс нетто, кг
120 150 180 360
X,Y- точность по осям, мкм
2.5+L/100
Ось Z Автофокус
Нагрузка на предметный стол, кг
25
Датчик изображение
TEO 1/3’’цветная CCD камера
Объектив Ручной объектив
Цифровое увеличение общееОптическое увеличение: 0.7~4.5x, Цифровое увеличение:20~148x
Разрешение 0.5 мкм
Рабочее расстояние (стандартное)
92 мм
Просмотр объекта
8.1 мм~1.3 мм
Система перемещения

X, Y-ось: полированный стержень, Z-ось: Т-образный винтовой стержень

Процессор обработки
RS-100
Освещение

Поверхность: 8-сегментный светодиод холодного света.
Контур: Регулируемый 256-градусный светодиод.

Программное обеспечение
Microsize
Рабочие условия
Температура: 20℃±2℃, Колебания температуры <2℃/ч, Относительная влажность воздуха: 30~80%
Вибрация<0.002g,15Гц
Электропитание AC 100~220В, 50/60Гц, 10A
